Des exigences de l’installation à la réalisation
Une sélection de vérins et capsules hydrauliques fabriqués par Silvio Fossa. Chaque exemple présente l’application et les données techniques propres à la réalisation, avec des liens vers les produits et services concernés.
01 / Presses
La force prend forme, course après course. Dans une presse à forge libre, le vérin principal transmet la force au cœur du procédé. Pour cette application, nous avons réalisé un vérin avec un alésage et une tige de 1.300 mm, une course de 2.300 mm et une poussée de 53.600 kN : des dimensions importantes pour une tâche exigeante.
02 / Laminoirs
Une grande force sur une course réduite. Dans les laminoirs, même un faible déplacement peut exiger une force considérable. Cette capsule hydraulique associe un alésage de 1.100 mm, une course de 280 mm et une poussée de 29.000 kN dans une réalisation dédiée au laminage.
03 / Longue course
Près de quatorze mètres de course dans un seul vérin. Lorsque le mouvement demandé se mesure en mètres, le vérin devient un projet sur mesure. Pour cette application sidérurgique, nous avons réalisé une course de 13.815 mm, avec un alésage de 280 mm et une tige de 220 mm. Un exemple concret de notre expérience des vérins à longue course.
04 / Grues offshore
La force qui anime la flèche d’une grue offshore. Le vérin de flèche principale joue un rôle essentiel dans le mouvement d’une grue. Cette réalisation offshore associe un alésage de 620 mm à une course de 4.320 mm et une poussée de 9.050 kN. Sa géométrie et ses dimensions répondent à cette application spécifique.
05 / Jack-up
Une conception sur mesure pour les systèmes jack-up. Les applications jack-up exigent des vérins intégrés à la structure et à la cinématique du système. Pour ce projet, nous avons associé un alésage de 400 mm, une tige de 360 mm et une course de 4.220 mm, avec une poussée de 4.200 kN.
06 / Revamping
Une nouvelle vie pour une capsule de 1.750 mm. La rénovation commence par la connaissance du composant et des surfaces à restaurer. Sur cette capsule, nous avons remis en état les surfaces de la tige et du fût, les fixations filetées et le dispositif de purge, puis terminé par la peinture. La capsule présente un alésage de 1.750 mm, une tige de 1.600 mm et une course de 95 mm.
07 / Grues mobiles

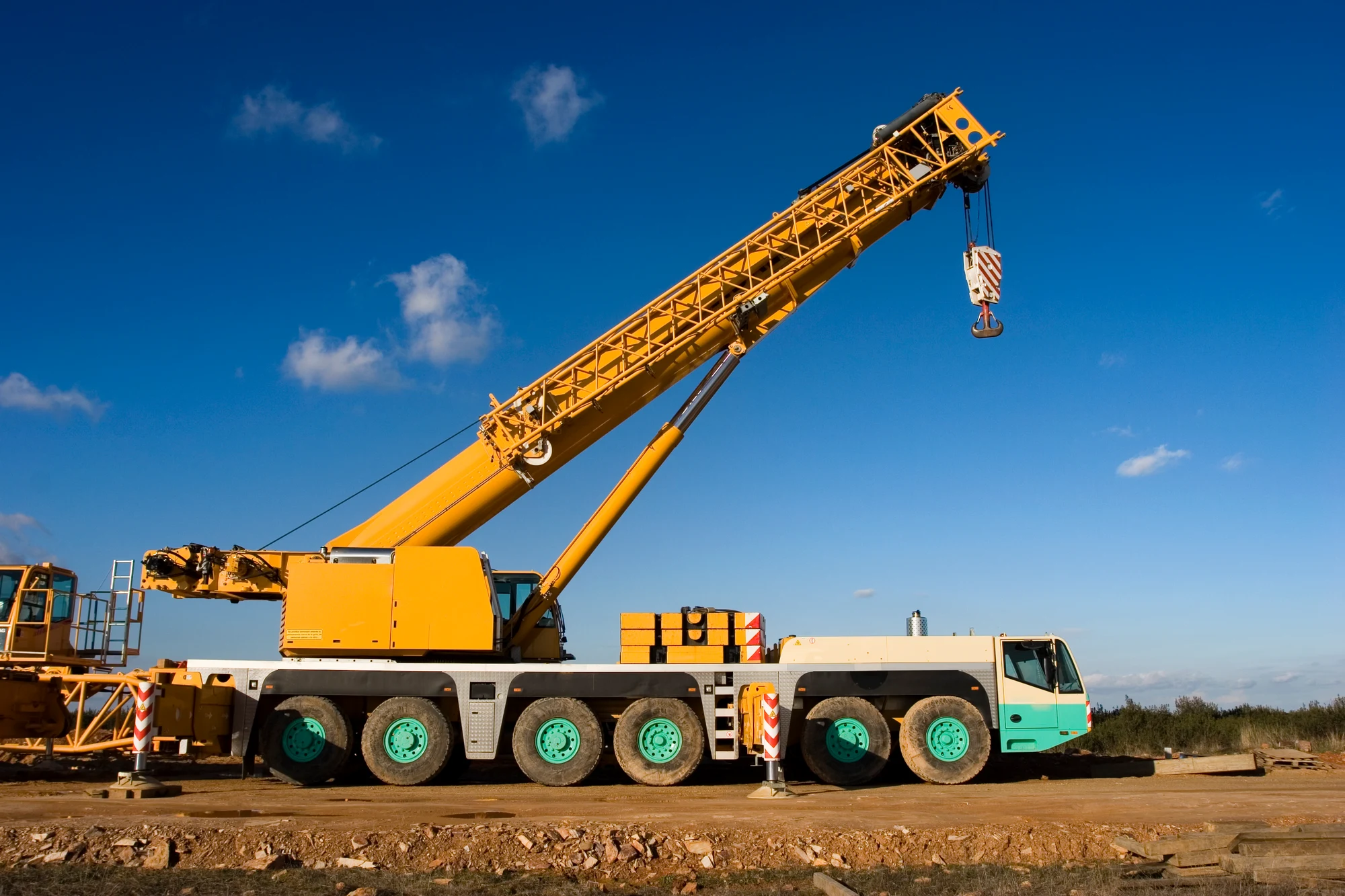

Vérin de levage du bras principal avec un alésage de 350 mm et une course de 4 100 mm.
08 / Manutention du vrac

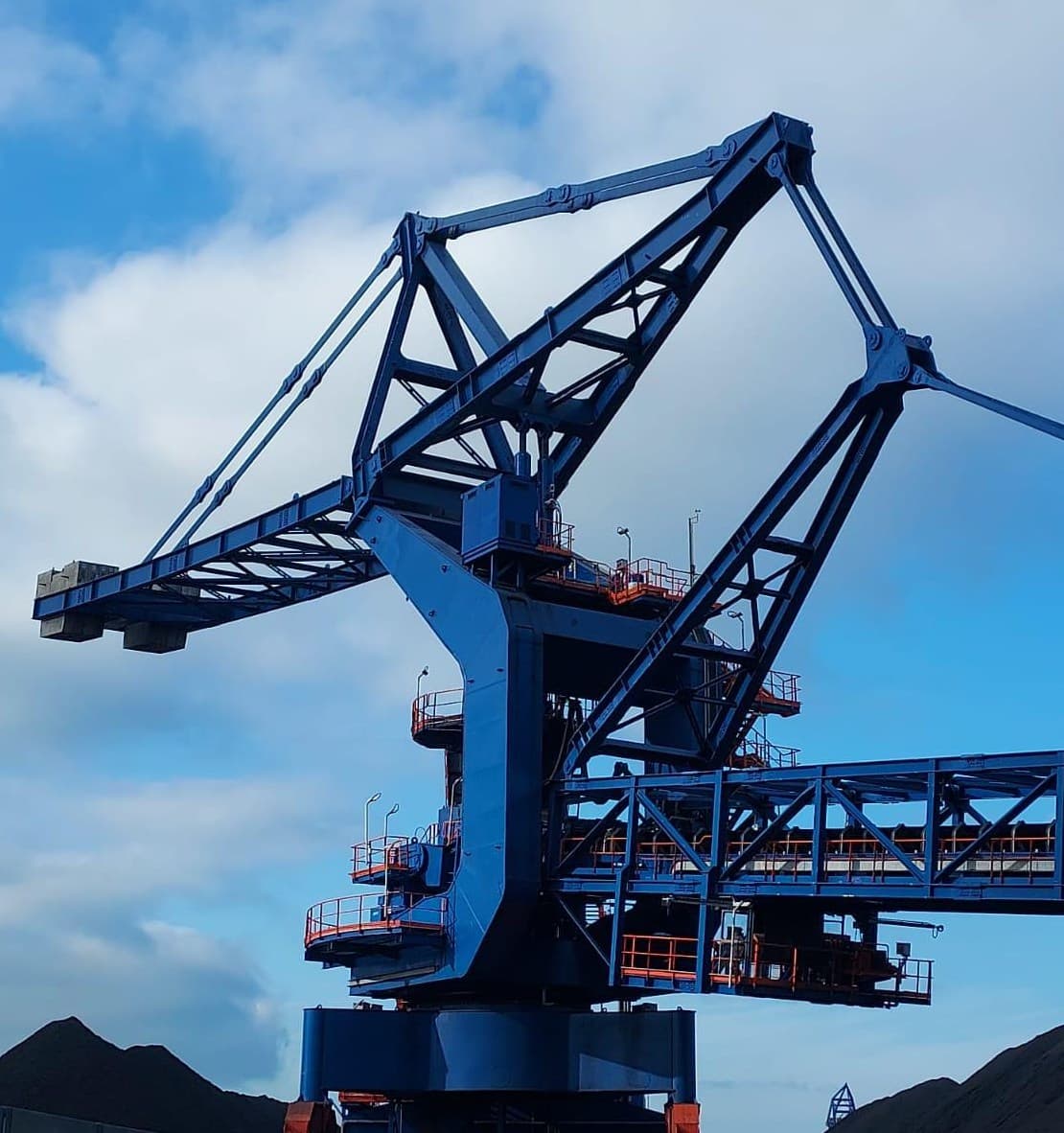

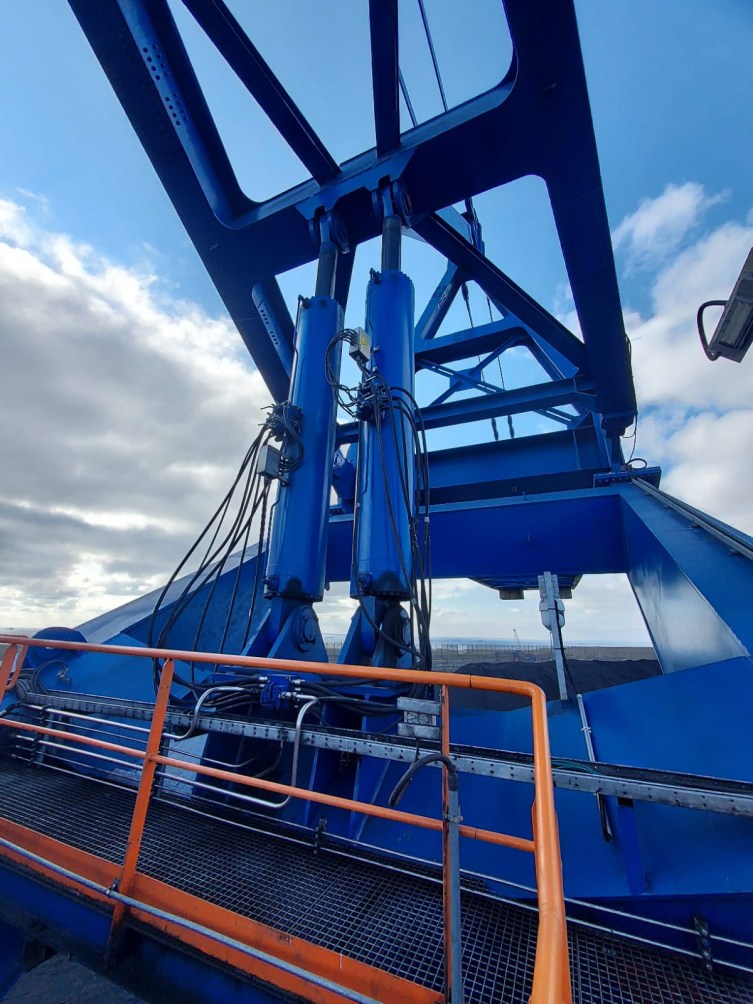

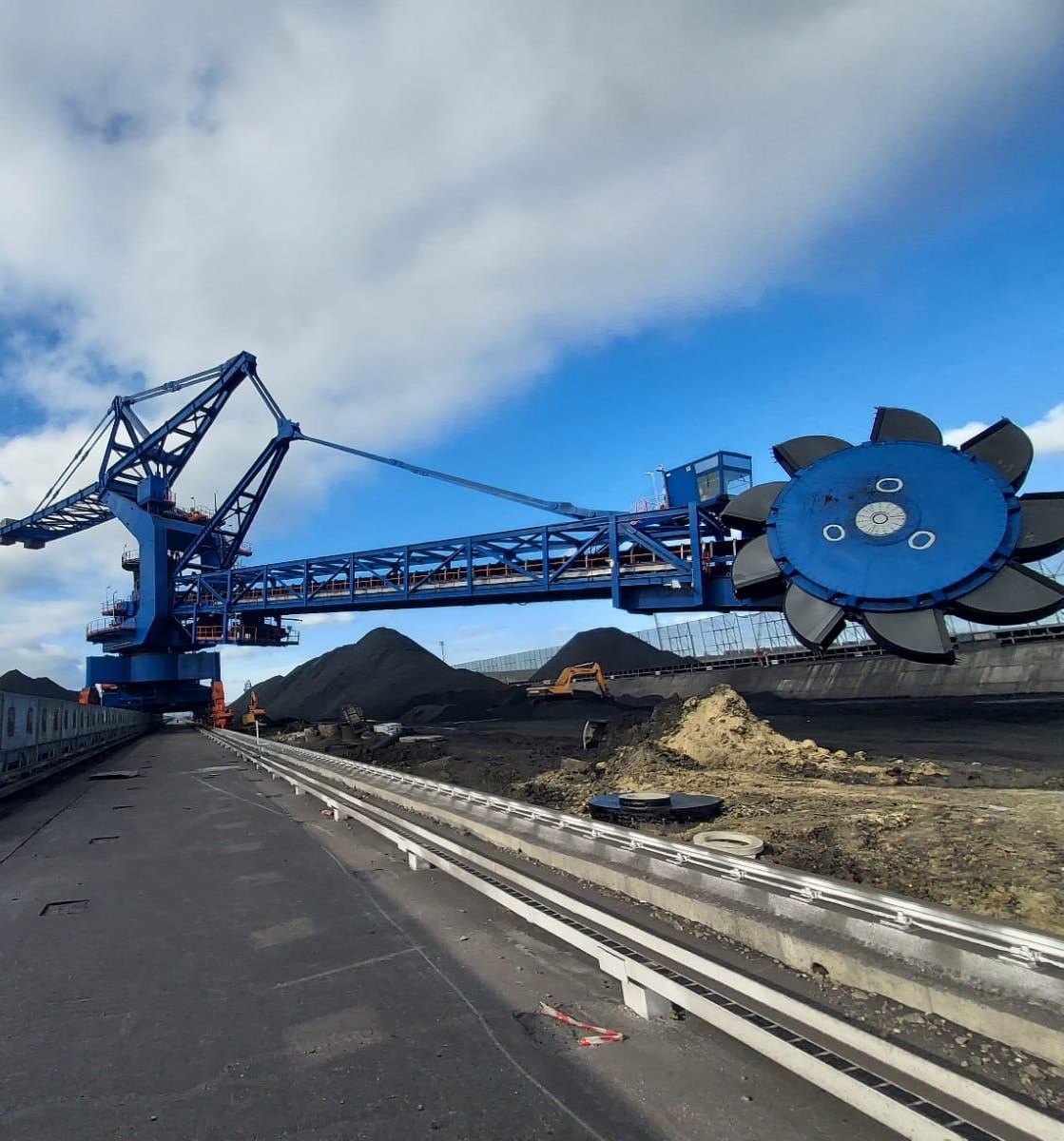

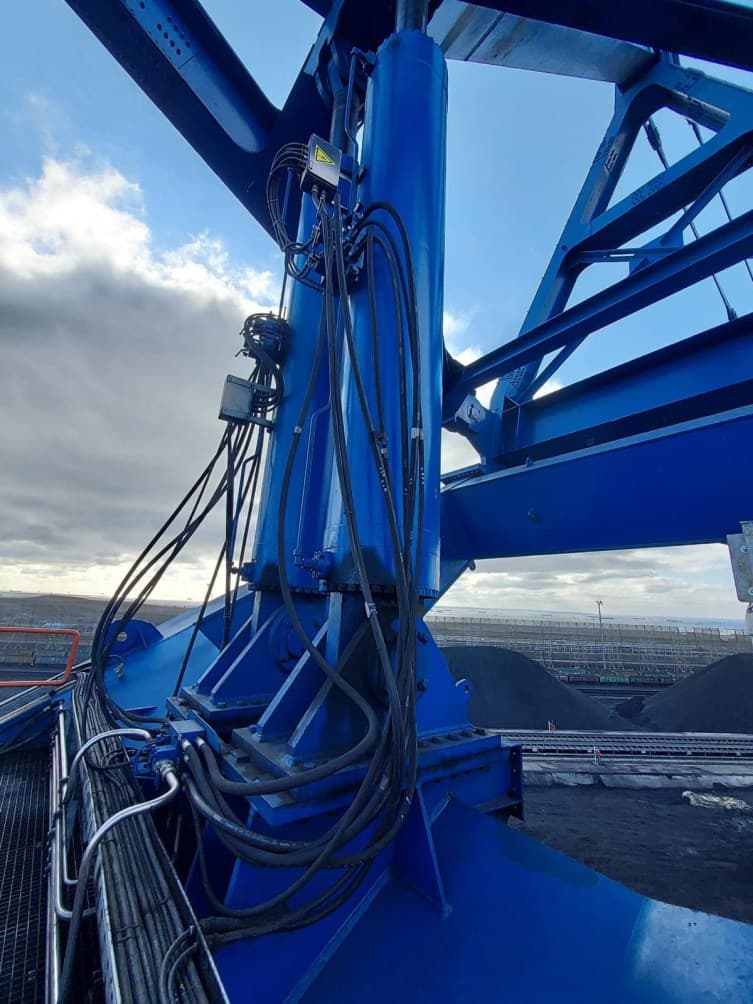

Vérins installés sur des machines de stockage et de reprise de matériaux en vrac. La photographie montre le bras et la structure de la machine.
En savoir plus
09 / Déchargement continu

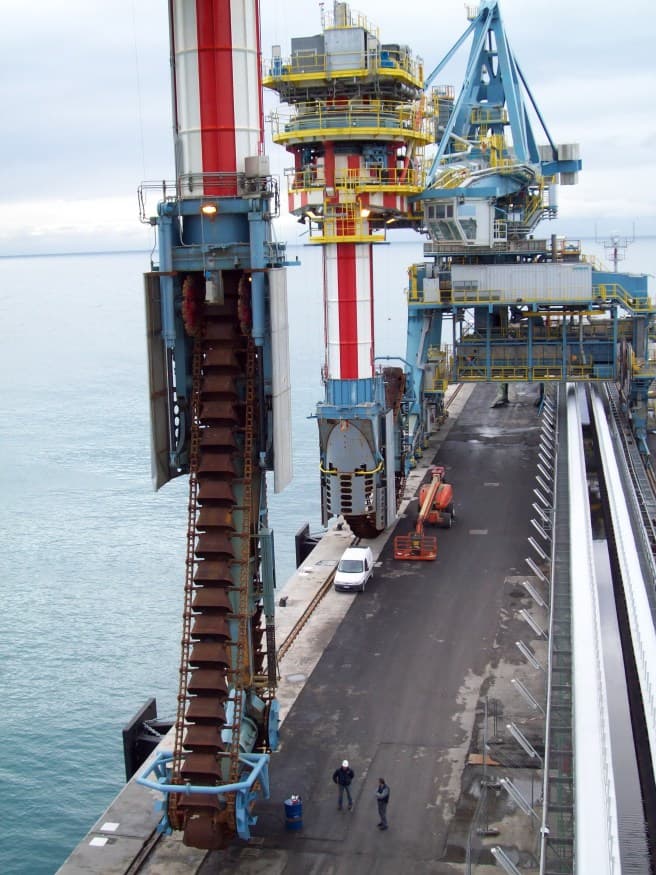

Une réalisation pour le déchargement continu des navires, avec une course de 4 170 mm et une poussée de 4 300 kN.
10 / Bras CSU

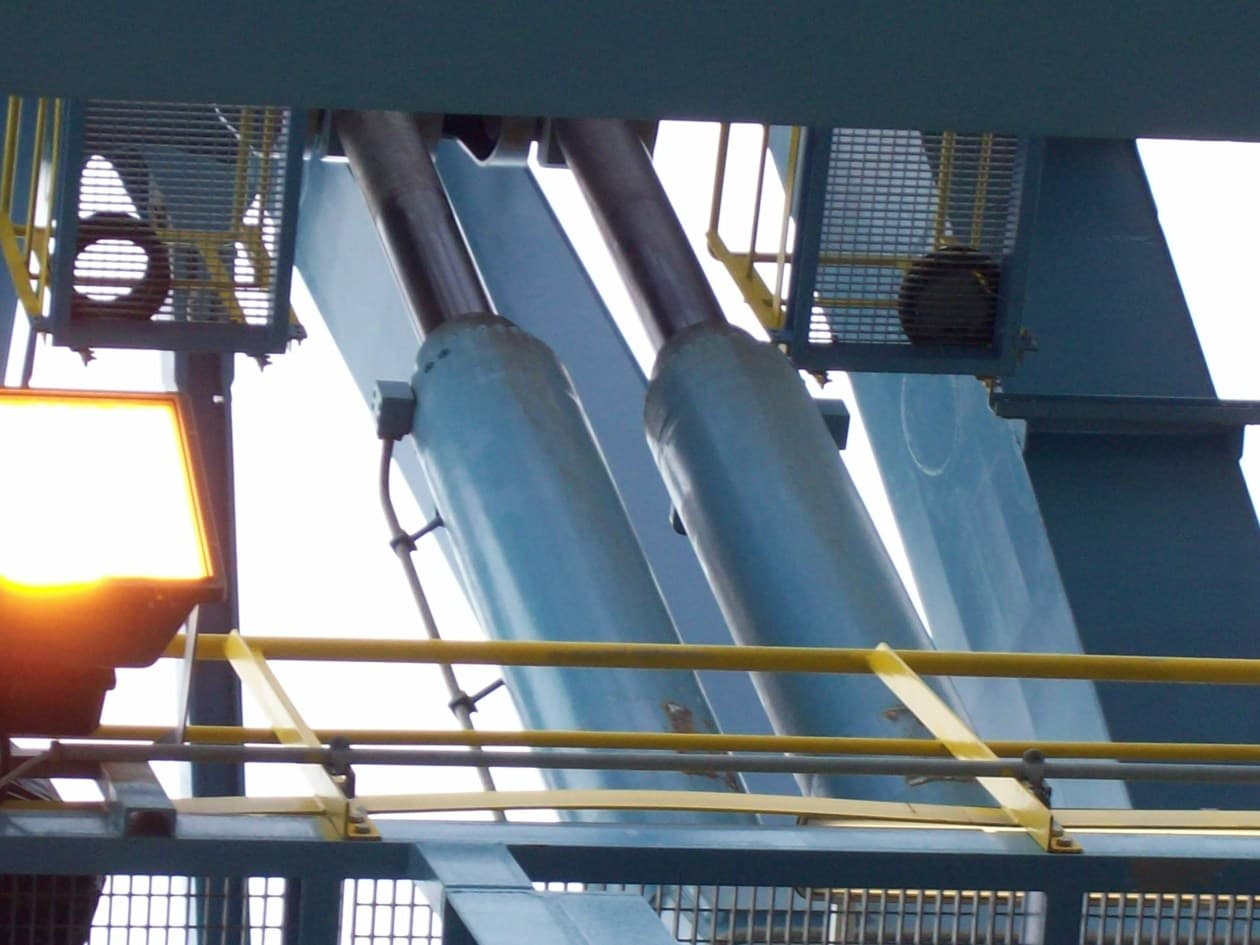

Détail des vérins installés sur le bras d’un déchargeur continu, avec un alésage de 470 mm et une course de 5 915 mm.
11 / Mise en tension

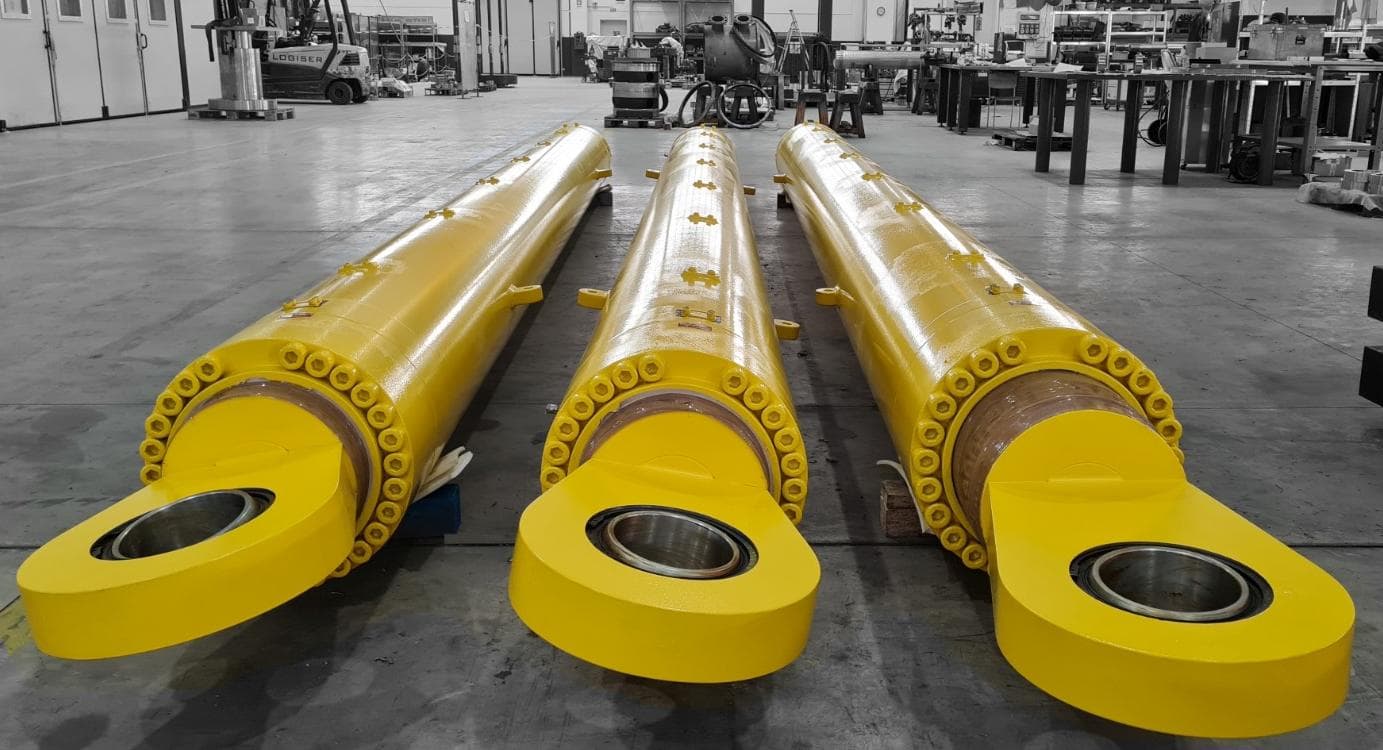

Vérins de mise en tension avec un alésage de 340 mm, une tige de 110 mm, une course de 4 500 mm et une poussée de 2 725 kN. La photographie montre trois vérins assemblés dans l’atelier.
Les dimensions, courses, forces et pressions concernent chaque exemple. La configuration d’une nouvelle fourniture est définie selon l’application et les spécifications du client.
Transmettez l’application, les dimensions disponibles, les charges et les conditions de service. Nous pouvons évaluer une nouvelle réalisation, un remplacement interchangeable ou la révision d’un vérin existant.
Décrivez-nous vos besoins : notre bureau technique préparera un devis.
