ACCUMULATEURS À PISTON
Les accumulateurs à piston Fossa sont des dispositifs utilisables dans un grand nombre d'applications pour stocker et échanger de l'énergie avec le système hydraulique auquel ils sont raccordés.
L'accumulateur à piston est constitué de deux chambres séparées par un piston flottant équipé d'un système approprié de joints et de guidages. L'une des chambres est remplie de gaz (généralement de l'azote) à une pression adaptée et la seconde est raccordée au circuit hydraulique.
La pression du gaz doit être choisie en fonction des conditions de travail de l'accumulateur et représente la pression de précharge. Lorsque le système hydraulique atteint une valeur de pression supérieure à celle de précharge, le fluide entre dans sa chambre en forçant le piston à se déplacer et en comprimant le gaz contenu dans la chambre opposée. Au cours de cette phase, la compressibilité du gaz permet à l'accumulateur de stocker de l'énergie qui sera restituée au système hydraulique lorsque sa pression deviendra inférieure à celle du gaz.
Accumulateurs à piston
Le piston flottant sépare le gaz de l'huile et restitue l'énergie au circuit
CARACTÉRISTIQUES DE CONSTRUCTION

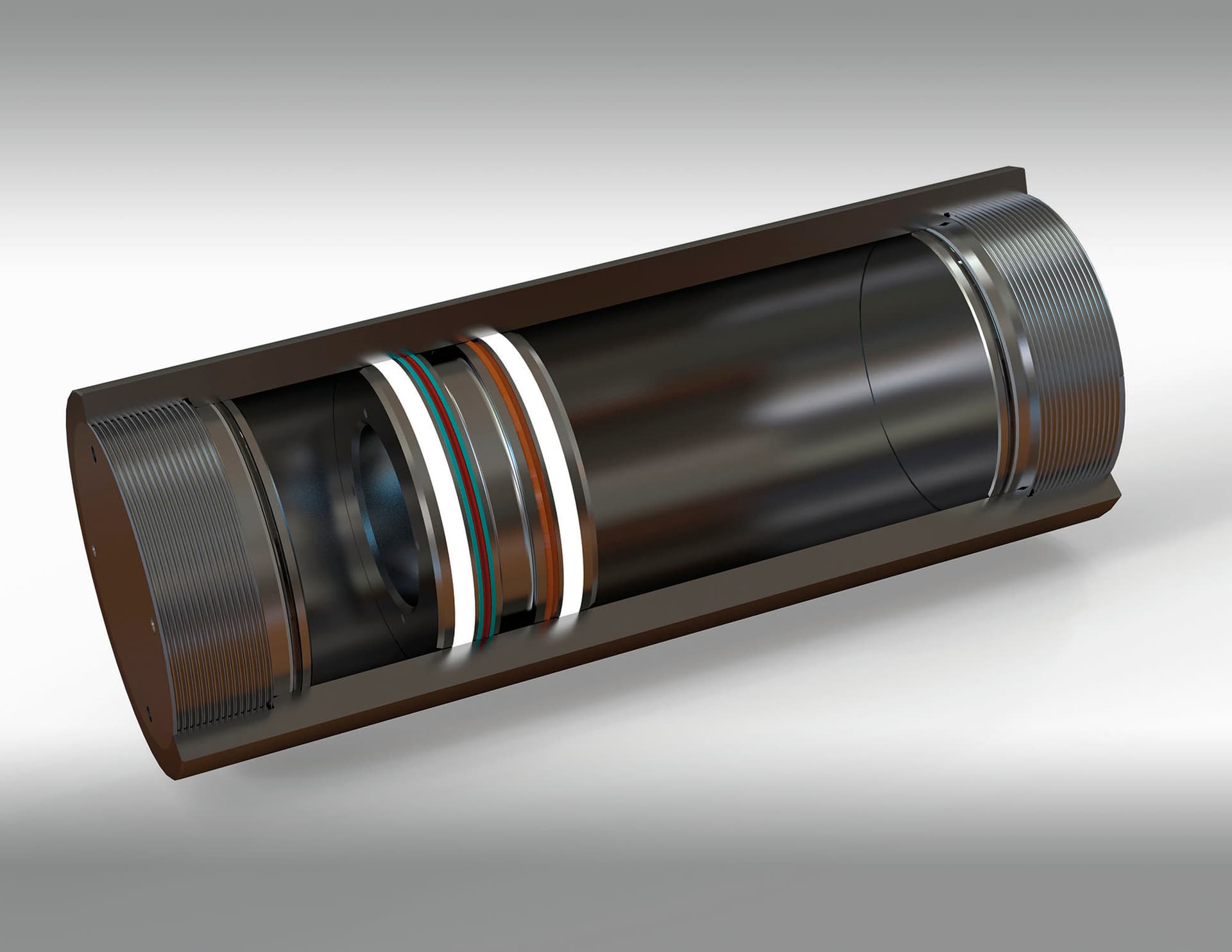

L'accumulateur à piston est constitué d'un cylindre en acier, fermé aux deux extrémités par des couvercles vissés, dans lequel coulisse un piston.
Pour améliorer la réponse du système et éviter la génération de pics de pression, le piston est en aluminium et sa construction est allégée par une cavité tournée vers la chambre de gaz afin d'augmenter le volume d'accumulation. Comme l'accumulateur à piston peut se trouver dans un état de vidange totale du fluide, avec le piston en appui sur l'extrémité côté fluide, une cavité concave est également réalisée sur le côté fluide du piston afin que la pression agisse sur presque toute sa surface.
Outre la construction allégée du piston, l'efficacité de l'accumulateur est assurée par un système spécial de joints et de guidages étudié pour la durée de vie des composants, la fluidité des mouvements et la réduction des phénomènes de stick-slip : plus la pression différentielle nécessaire pour déplacer le piston est faible, meilleure est la vitesse de réponse de l'accumulateur.
Les matériaux d'étanchéité sont étroitement liés à la température de service et à la nature des fluides et des gaz qu'ils séparent. Une large gamme de solutions est disponible pour répondre aux besoins du client.
DOMAINES D'APPLICATION
L'accumulateur à piston Fossa est un produit conçu pour garantir de hautes performances et une maintenance réduite, même dans des conditions climatiques extrêmes, avec de multiples options de codes de référence et de pressions maximales de service, et une grande variété de volumes pour répondre aux besoins du marché. De plus, une longue liste d'accessoires permet de personnaliser l'accumulateur à piston pour satisfaire les exigences de toute application.
La position du piston est le paramètre d'état de l'accumulateur. Le système optionnel de surveillance la lit pendant l'exploitation avec un transducteur magnétique : l'accumulateur devient alors une source d'information pour le circuit hydraulique, utile pour repérer à l'avance les signaux de dégradation comme des pertes de gaz ou l'usure des joints et pour planifier la maintenance avant l'arrêt de l'installation.
L'impulsion dont votre système a besoin
AVANTAGES
- Volumes variés et entièrement personnalisables, en choisissant la combinaison de diamètre et de longueur
- Système optionnel de surveillance de la position du piston
- Position d'installation verticale ou horizontale
- Vidange totale possible
- Système d'étanchéité à faible frottement pour une longue durée de vie
- Conception facilitant la maintenance
- Perméabilité au gaz très faible par rapport aux accumulateurs à vessie ou à membrane
- Piston léger pour de hautes performances dynamiques

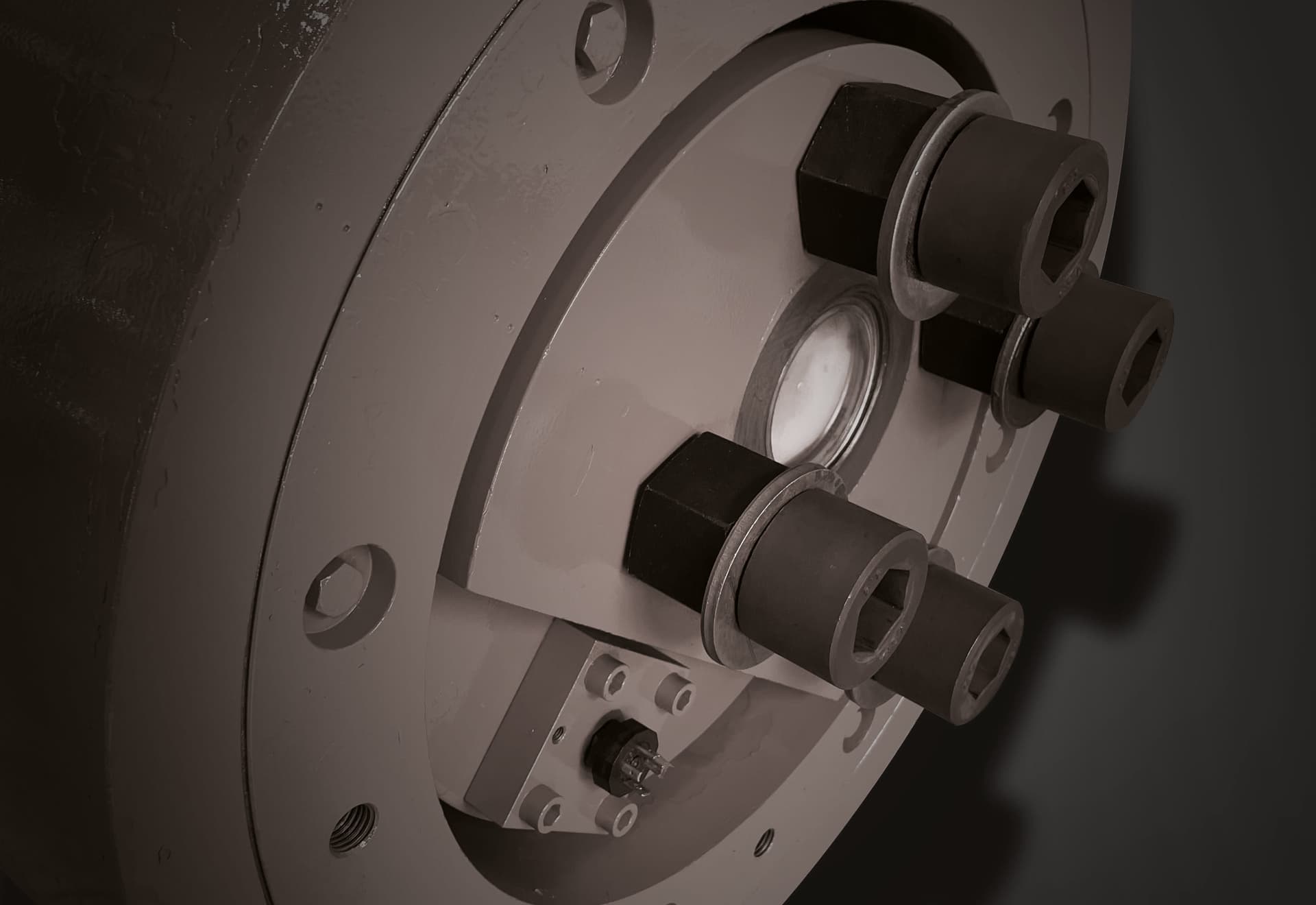

- Différents raccordements disponibles sur les couvercles côté fluide et côté gaz
- En cas de défaillance, aucune perte soudaine de gaz
- Systèmes d'étanchéité disponibles pour différents types de liquides de service, de larges plages de température et diverses applications
CONCEPTION ET HOMOLOGATION
Les accumulateurs Fossa Hydraulics sont fabriqués dans le respect des normes européennes et américaines, mais peuvent satisfaire toute norme internationale.
Données techniques
| Construction | Cylindre en acier fermé par des couvercles vissés, avec un piston coulissant |
|---|---|
| Piston | Aluminium, allégé par une cavité côté gaz |
| Gaz | Généralement de l'azote, à la pression de précharge |
| Installation | Verticale ou horizontale |
| Vidange | Vidange totale possible |
| Normes | Européennes et américaines ; toute norme internationale sur demande |
| Surveillance | Optionnel avec transducteur magnétique : position du piston pendant l'exploitation |
Questions fréquentes
Comment fonctionne un accumulateur à piston ?+
Deux chambres sont séparées par un piston flottant. L'une est remplie de gaz (généralement de l'azote) à la pression de précharge, l'autre est raccordée au circuit hydraulique. Lorsque la pression du système dépasse la précharge, le fluide entre et comprime le gaz, stockant de l'énergie qui est restituée lorsque la pression passe sous celle du gaz.
Quels sont les avantages par rapport aux accumulateurs à vessie ou à membrane ?+
Perméabilité au gaz très faible, vidange totale possible, un piston léger pour de hautes performances dynamiques, une conception facilitant la maintenance et aucune perte soudaine de gaz en cas de défaillance.
Quelles normes les accumulateurs de Silvio Fossa S.p.A. respectent-ils ?+
Ils sont fabriqués dans le respect des normes européennes et américaines et peuvent satisfaire toute norme internationale.
Pourquoi surveiller la position du piston ?+
L'accumulateur absorbe les pics de pression et gère l'énergie du circuit hydraulique. Avec le système optionnel à transducteur magnétique, la position du piston est lisible à tout moment de l'exploitation : les signaux de dégradation, comme des pertes de gaz ou l'usure des joints, se repèrent à l'avance et la maintenance peut être planifiée avant l'arrêt de l'installation.
Besoin d’un accumulateur à piston pour votre application ?
Décrivez-nous vos besoins : notre bureau technique préparera un devis pour votre accumulateur à piston.
