KOLBENSPEICHER
Fossa-Kolbenspeicher sind Geräte, die in sehr vielen Anwendungen eingesetzt werden können, um Energie zu speichern und mit dem angeschlossenen Hydrauliksystem auszutauschen.
Der Kolbenspeicher besteht aus zwei Kammern, die durch einen schwimmenden Kolben mit geeignetem Dichtungs- und Führungssystem getrennt sind. Eine der Kammern ist mit Gas (meist Stickstoff) unter entsprechendem Druck gefüllt, die zweite ist an den Hydraulikkreislauf angeschlossen.
Der Gasdruck muss entsprechend den Betriebsbedingungen des Speichers gewählt werden und stellt den Vorfülldruck dar. Erreicht das Hydrauliksystem einen Druck oberhalb des Vorfülldrucks, strömt die Flüssigkeit in ihre Kammer, bewegt den Kolben entsprechend und komprimiert das Gas in der gegenüberliegenden Kammer. In dieser Phase ermöglicht die Kompressibilität des Gases dem Speicher, Energie zu speichern, die an das Hydrauliksystem abgegeben wird, sobald dessen Druck unter den Gasdruck fällt.

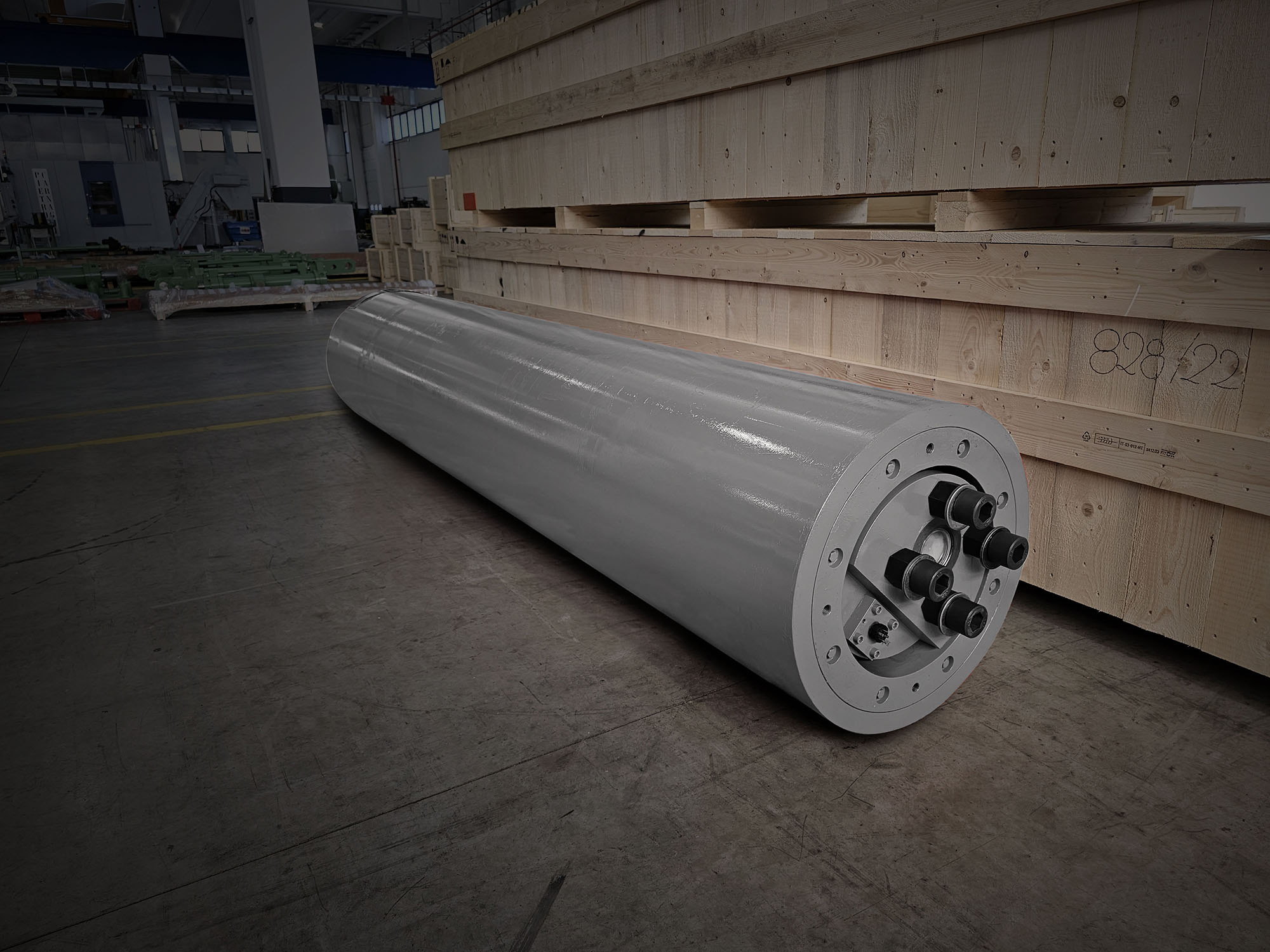

Kolbenspeicher
Der schwimmende Kolben trennt Gas und Öl und gibt dem System Energie zurück
KONSTRUKTIONSMERKMALE

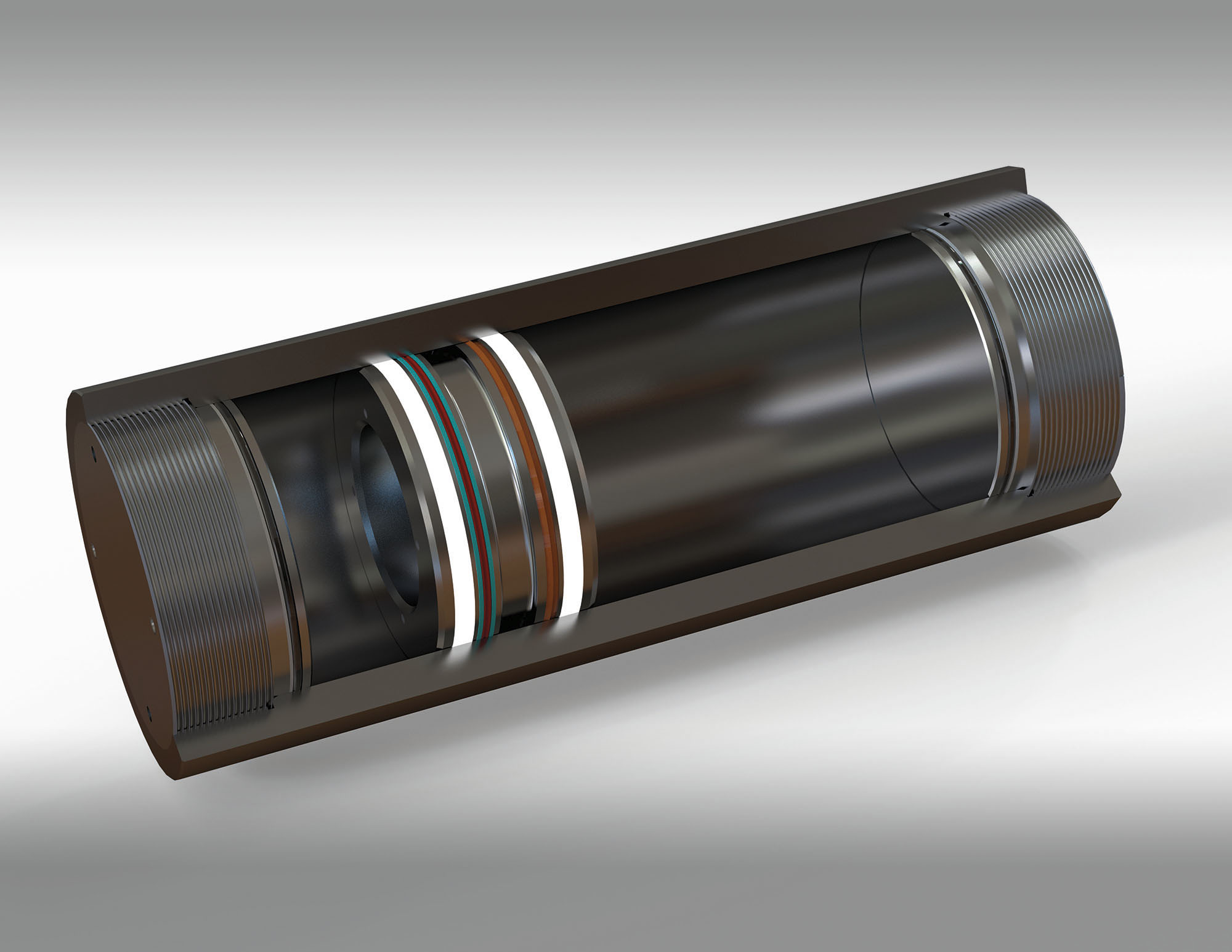

Der Kolbenspeicher besteht aus einem Stahlzylinder, an beiden Enden mit verschraubten Deckeln verschlossen, in dem ein Kolben gleitet.
Um das Ansprechverhalten des Systems zu verbessern und Druckspitzen zu vermeiden, besteht der Kolben aus Aluminium und ist durch eine zur Gaskammer weisende Aussparung erleichtert, wodurch das Speichervolumen steigt. Da der Kolbenspeicher sich im Zustand vollständiger Flüssigkeitsentleerung befinden kann, wobei der Kolben am flüssigkeitsseitigen Ende anliegt, ist auch auf der Flüssigkeitsseite des Kolbens eine konkave Aussparung ausgeführt, damit der Druck auf nahezu die gesamte Fläche wirkt.
Neben der gewichtsreduzierten Bauweise des Kolbens wird die Effizienz des Speichers durch ein spezielles Dichtungs- und Führungssystem gewährleistet, das auf lange Lebensdauer der Bauteile, Gleichmäßigkeit der Bewegungen und Verringerung von Stick-Slip-Effekten ausgelegt ist: Je geringer der Differenzdruck, der zum Bewegen des Kolbens nötig ist, desto besser die Ansprechgeschwindigkeit des Speichers.
Die Dichtungswerkstoffe hängen eng von der Betriebstemperatur und der Art der getrennten Flüssigkeiten und Gase ab. Für die Bedürfnisse des Kunden steht eine breite Palette von Lösungen zur Verfügung.
EINSATZBEREICHE
Der Fossa-Kolbenspeicher ist ein Produkt, das hohe Leistung und geringen Wartungsaufwand auch bei extremen Klimabedingungen gewährleisten soll, mit zahlreichen Optionen bei Typenschlüsseln und maximalen Betriebsdrücken und einer großen Vielfalt an Volumen für die Anforderungen des Marktes. Außerdem kann der Kolbenspeicher durch eine lange Liste an Zubehör an die Anforderungen jeder Anwendung angepasst werden.
Die Kolbenposition ist der Zustandsparameter des Speichers. Das optionale Überwachungssystem liest sie im Betrieb mit einem magnetischen Wegaufnehmer: Der Speicher wird so zur Informationsquelle für den Hydraulikkreis, nützlich, um Anzeichen von Verschleiß wie Gasverlust oder Dichtungsverschleiß früh zu erkennen und die Wartung vor dem Anlagenstillstand zu planen.
Der Schub, den Ihr System braucht
VORTEILE
- Vielfältige, frei konfigurierbare Volumen durch Wahl der Kombination aus Durchmesser und Länge
- Optionales System zur Überwachung der Kolbenposition
- Einbaulage senkrecht oder waagerecht
- Vollständige Entleerung möglich
- Reibungsarmes Dichtungssystem für lange Lebensdauer
- Wartungsfreundliche Konstruktion
- Sehr geringe Gasdurchlässigkeit im Vergleich zu Blasen- oder Membranspeichern
- Leichter Kolben für hohe Dynamik
- Verschiedene Anschlüsse an den Deckeln auf Flüssigkeits- und Gasseite
- Im Störungsfall kein plötzlicher Gasverlust
- Dichtungssysteme für verschiedene Betriebsflüssigkeiten, weite Temperaturbereiche und Anwendungen
AUSLEGUNG UND ZULASSUNG
Fossa-Hydraulics-Speicher werden nach europäischen und amerikanischen Normen gefertigt, können aber jeder internationalen Norm entsprechen.
Technische Daten
| Konstruktion | Stahlzylinder mit verschraubten Deckeln und gleitendem Kolben |
|---|---|
| Kolben | Aluminium, durch eine Aussparung auf der Gasseite erleichtert |
| Gas | Meist Stickstoff, mit Vorfülldruck |
| Einbau | Senkrecht oder waagerecht |
| Entleerung | Vollständige Entleerung möglich |
| Normen | Europäisch und amerikanisch; jede internationale Norm auf Anfrage |
| Überwachung | Optional mit magnetischem Wegaufnehmer: Kolbenposition im Betrieb |
Häufig gestellte Fragen
Wie funktioniert ein Kolbenspeicher?+
Zwei Kammern sind durch einen schwimmenden Kolben getrennt. Eine ist mit Gas (meist Stickstoff) mit Vorfülldruck gefüllt, die andere ist an den Hydraulikkreislauf angeschlossen. Übersteigt der Systemdruck den Vorfülldruck, strömt Flüssigkeit ein und komprimiert das Gas; die gespeicherte Energie wird wieder abgegeben, wenn der Druck unter den Gasdruck fällt.
Welche Vorteile bieten sie gegenüber Blasen- oder Membranspeichern?+
Sehr geringe Gasdurchlässigkeit, vollständige Entleerung möglich, ein leichter Kolben für hohe Dynamik, wartungsfreundliche Konstruktion und kein plötzlicher Gasverlust im Störungsfall.
Welchen Normen folgen die Speicher von Silvio Fossa S.p.A.?+
Sie werden nach europäischen und amerikanischen Normen gefertigt und können jeder internationalen Norm entsprechen.
Warum die Kolbenposition überwachen?+
Der Speicher nimmt Druckspitzen auf und steuert die Energie des Hydraulikkreises. Mit dem optionalen System auf Basis eines magnetischen Wegaufnehmers ist die Kolbenposition jederzeit im Betrieb ablesbar: Anzeichen von Verschleiß wie Gasverlust oder Dichtungsverschleiß werden früh erkannt und die Wartung lässt sich vor dem Anlagenstillstand planen.
Sie brauchen einen Kolbenspeicher für Ihre Anwendung?
Schildern Sie uns Ihre Anforderungen: Unser technisches Büro erstellt ein Angebot für Ihren Kolbenspeicher.
