Cilindros hidráulicos estándar hasta 500 mm de diámetro
PRODUCTOS ESTÁNDAR
Nuestros cilindros estándar son:
DISPONIBLES EN TODOS LOS TIPOS DE FIJACIÓN
DIÁMETRO: hasta 500 mm
CARRERA: hasta 11000 mm
CONSTRUCCIÓN: totalmente de acero
VÁSTAGO: hasta un diámetro de 360 mm, siempre con cromado muy grueso. Bajo pedido: templado por inducción – niquelado – nitrurado – de acero inoxidable – otras variantes
CAMISA: pulida y, bajo pedido, cromada o nitrurada
AMORTIGUACIÓN: bajo pedido, de tipo estándar o especial.
CONEXIONES: distintos tipos de conexión hidráulica (SAE – CETOP – GAS – NPT – etc.)
ACCESORIOS: diversos bajo pedido: transductores de posición lineales internos y externos, encoders, sensores de proximidad, válvulas de regulación, válvulas de equilibrado, válvulas de seguridad, válvulas limitadoras de presión, bloques lógicos de control, etc.
Cilindros estándar
Totalmente de acero: diámetro hasta 500 mm, carrera hasta 11.000 mm
Configuraciones y referencia ISO 6022
ISO 6022 define las dimensiones de montaje de los cilindros hidráulicos de vástago simple de la serie de 25 MPa (250 bar), para facilitar la intercambiabilidad dimensional. La referencia a la norma corresponde a las versiones previstas en el plano pertinente: la presión de trabajo, el diámetro interior, la carrera y el equipamiento de cada suministro se definen en su especificación técnica. La construcción con tirantes se presenta por separado y no implica, por sí sola, conformidad con ISO 6022.

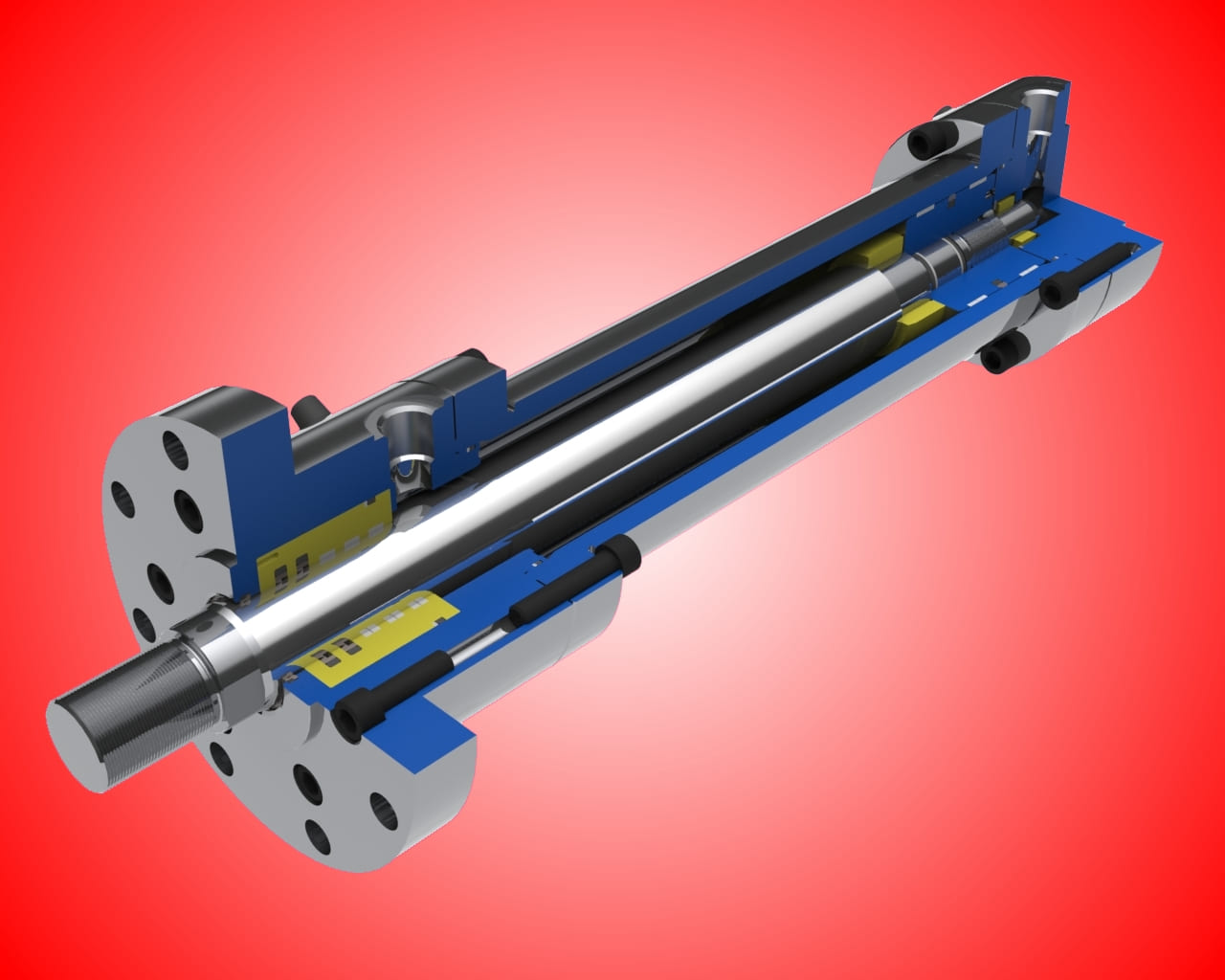

Cilindro con brida delantera MF3
La brida delantera une el cilindro a la máquina por el lado del vástago. Es una configuración de montaje rígido: la posición del cilindro, el guiado de la carga y las conexiones se definen según el movimiento requerido.
- Funcionamiento
- Doble efecto
- Construcción
- Acero
- Configuración
- Brida delantera MF3

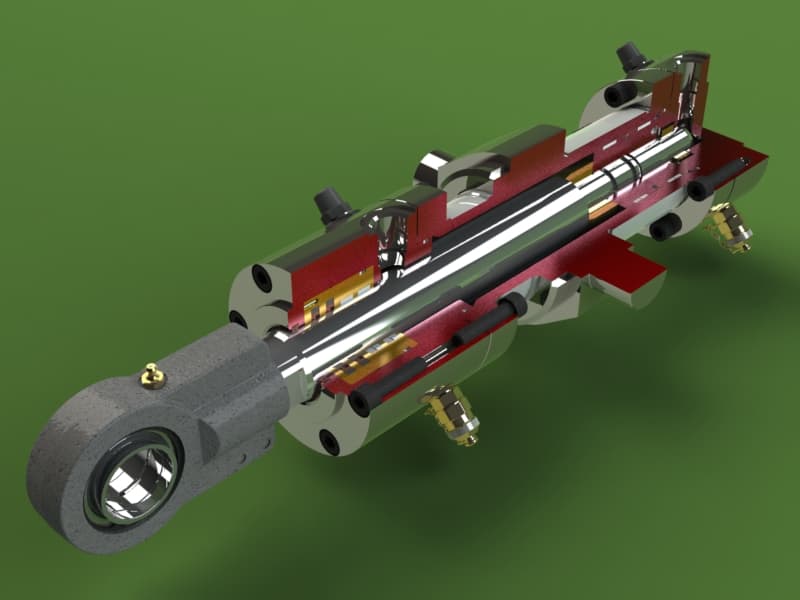

Cilindro hidráulico en sección
La vista en sección muestra la disposición de los elementos principales: camisa, pistón, vástago y tapas. La alimentación alternada de las dos cámaras permite controlar el movimiento del vástago en ambos sentidos.
- Funcionamiento
- Doble efecto
- Construcción
- Acero
- Configuración
- Vista en sección

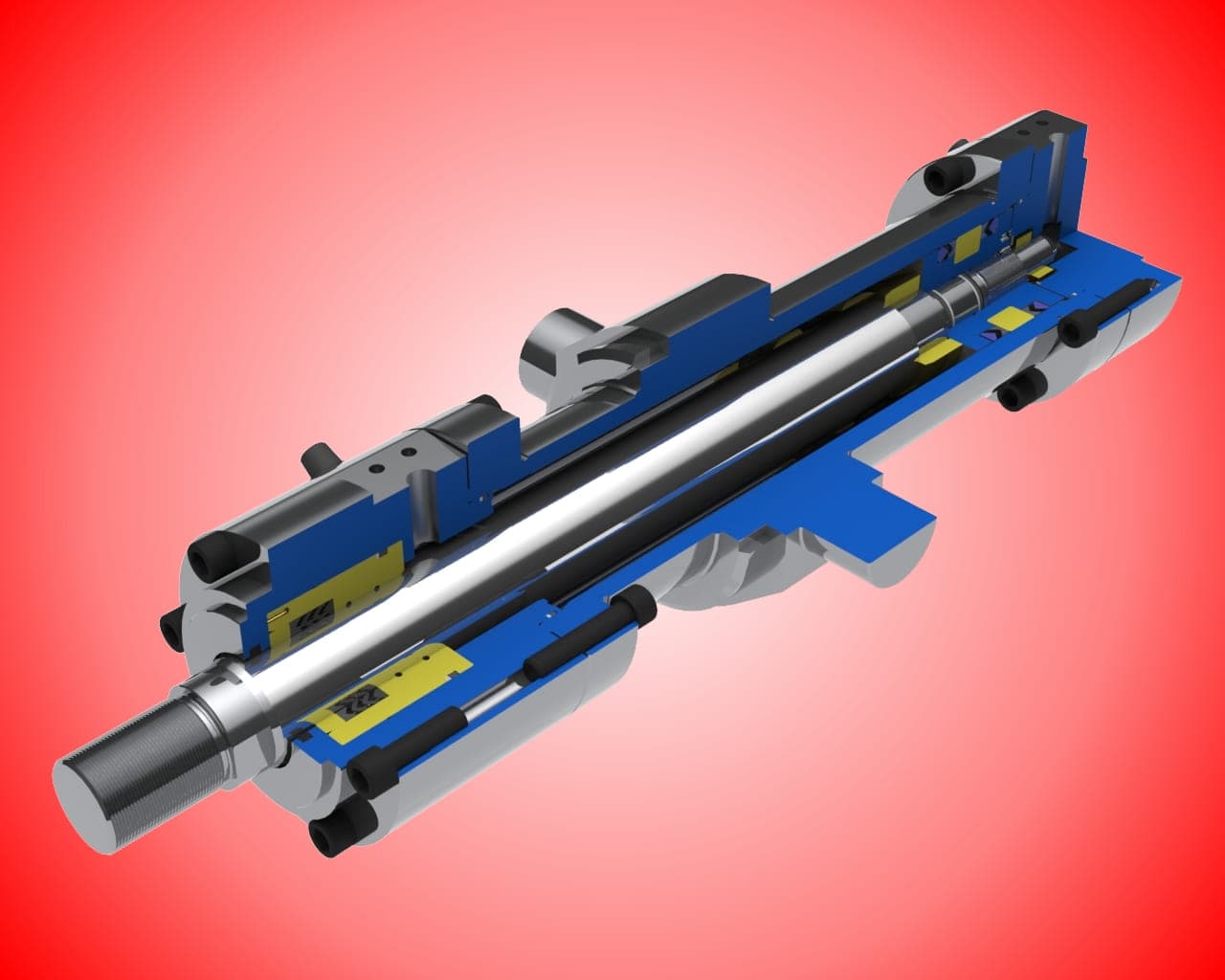

Cilindro con muñones MT4
Los muñones del cuerpo crean una unión articulada entre el cilindro y la estructura. Durante la carrera, el cilindro puede variar su inclinación para acompañar el movimiento del mecanismo conectado.
- Funcionamiento
- Doble efecto
- Construcción
- Acero
- Configuración
- Muñones MT4

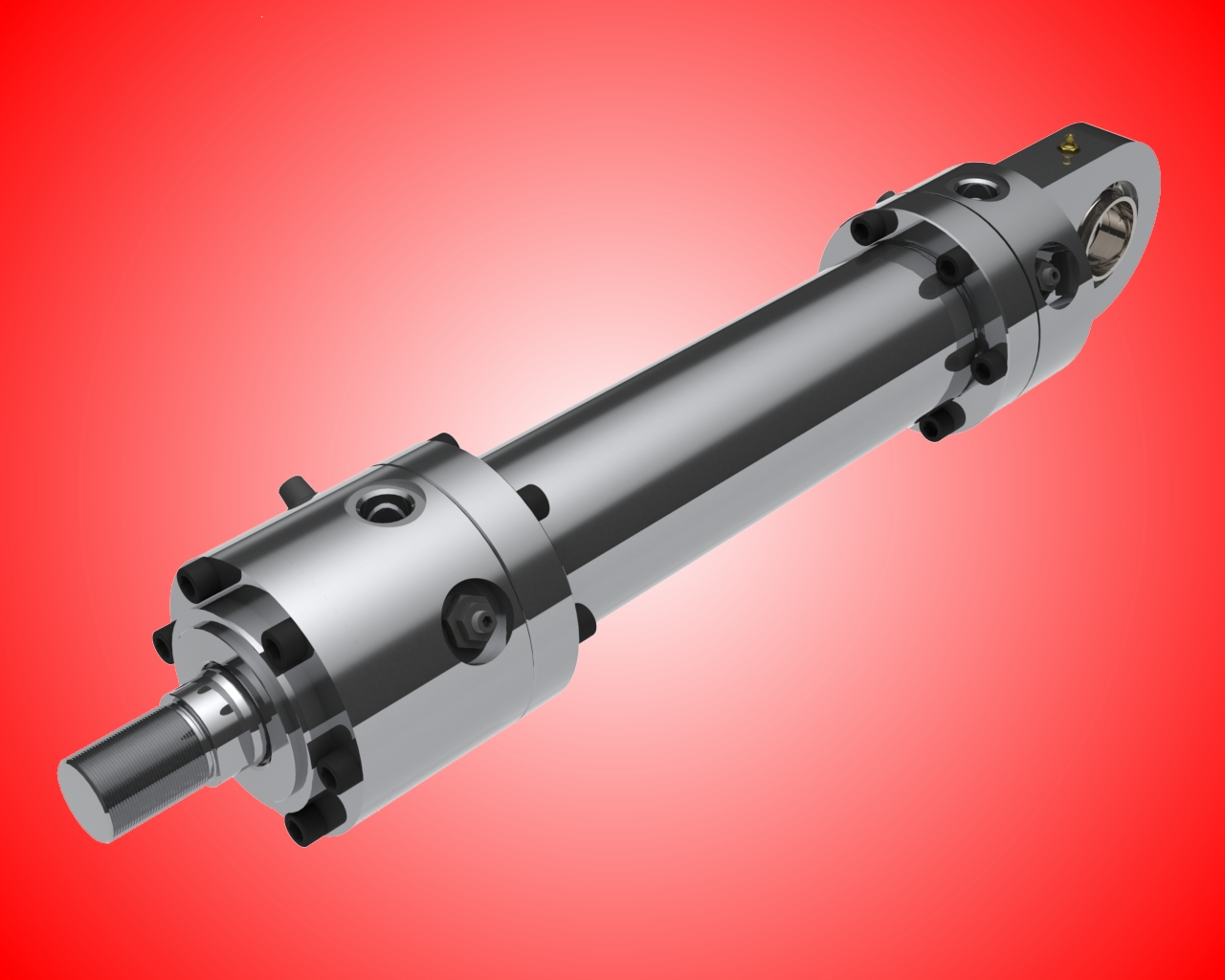

Cilindro con fijación trasera MP5
La fijación trasera con rótula establece una conexión articulada con la máquina. Esta configuración permite los cambios de orientación del cilindro previstos por el movimiento y la geometría de montaje.
- Funcionamiento
- Doble efecto
- Construcción
- Acero
- Configuración
- Fijación trasera con rótula MP5

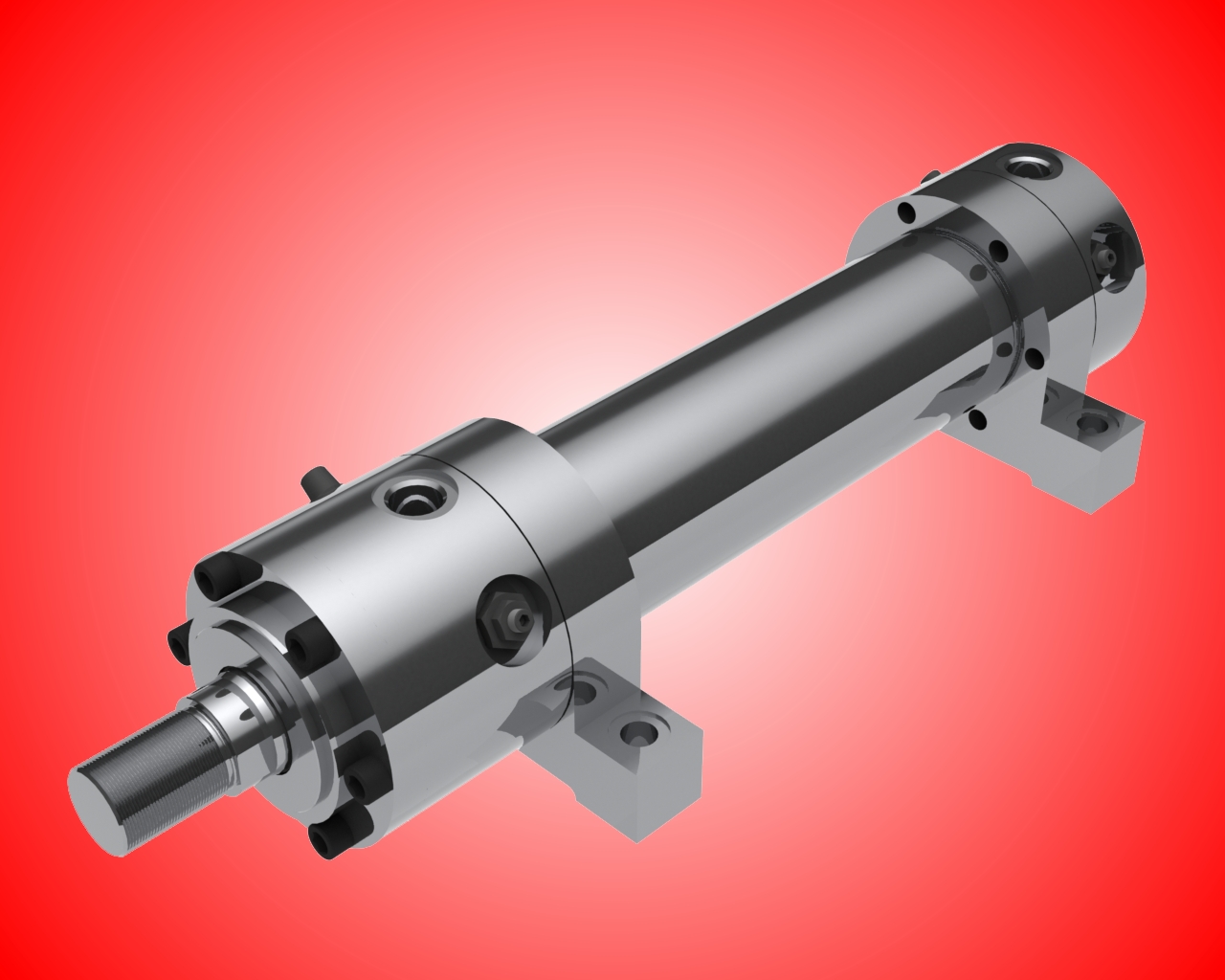

Cilindro con fijación por patas
Las patas permiten anclar el cilindro a la estructura de la máquina mediante una base de apoyo. El soporte y las uniones deben dimensionarse según las cargas y la alineación requerida.
- Funcionamiento
- Doble efecto
- Construcción
- Acero
- Configuración
- Fijación por patas

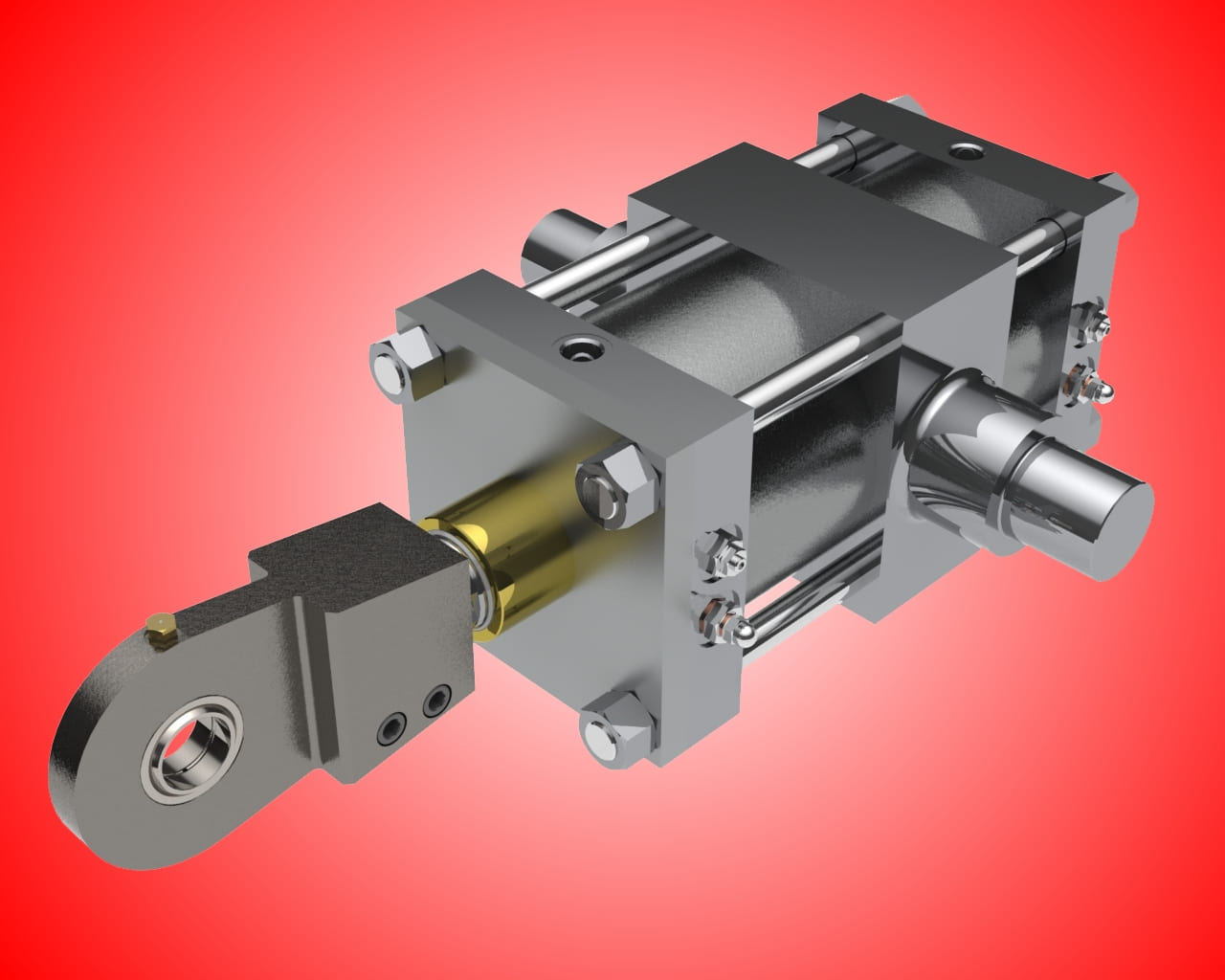

Cilindro de construcción con tirantes
Los tirantes exteriores recorren el cuerpo para unir las tapas y mantener apretado el conjunto. Esta construcción se reconoce por los elementos de unión longitudinales dispuestos alrededor de la camisa.
- Funcionamiento
- Doble efecto
- Construcción
- Acero
- Configuración
- Tirantes exteriores
FUNCIONAMIENTO
Son cilindros hidráulicos de doble efecto en configuraciones consolidadas: la presión controla tanto la salida como el retorno. La gama incluye ejecuciones según ISO 6022, con fijaciones como MF3, MT4, MP5 y MS, y cilindros de tirantes.

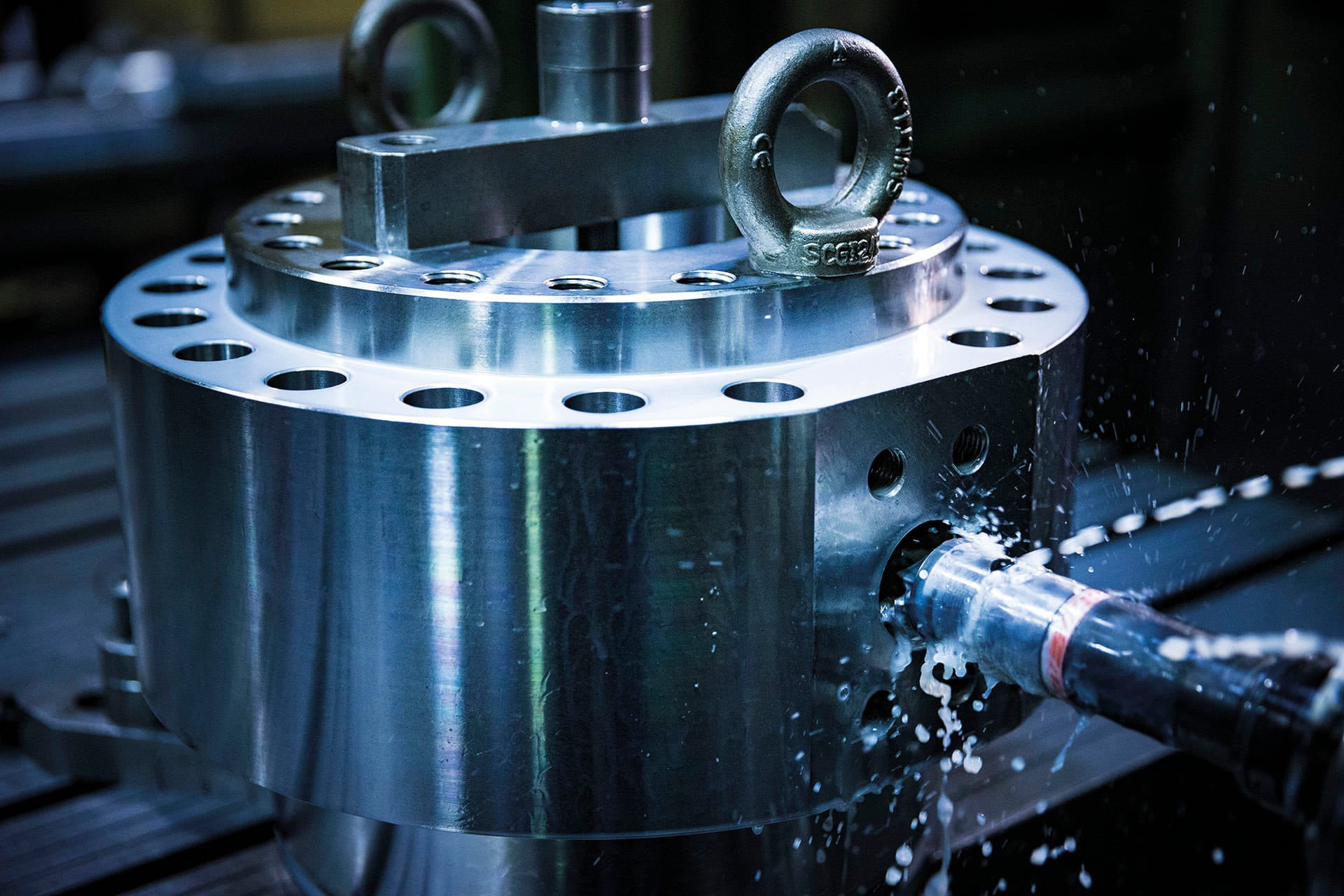

CARACTERÍSTICAS CONSTRUCTIVAS
Construcción totalmente de acero, vástago siempre con cromado de gran espesor y camisa bruñida.
Bajo pedido: vástagos templados por inducción, niquelados, nitrurados o de acero inoxidable, camisas cromadas o nitruradas, amortiguación estándar o especial y distintos tipos de conexiones (SAE, CETOP, GAS, NPT).
VENTAJAS
- Dimensiones y fijaciones en configuraciones consolidadas
- Amplia elección de tratamientos para vástago y camisa
- Accesorios integrables: transductores de posición, encoders, sensores de proximidad, válvulas y bloques lógicos
- La misma calidad constructiva que nuestros cilindros a medida
APLICACIONES
Plantas industriales, maquinaria y líneas de producción que necesitan cilindros robustos con dimensiones de montaje conocidas. Para requisitos fuera de gama, vea nuestros cilindros de doble efecto a medida.
Datos técnicos
| Diámetro | Hasta 500 mm |
|---|---|
| Carrera | Hasta 11.000 mm |
| Construcción | Totalmente de acero |
| Vástago | Hasta Ø360 mm, siempre con cromado muy grueso |
| Opciones de vástago (bajo pedido) | Templado por inducción, niquelado, nitrurado, acero inoxidable, otras variantes |
| Camisa | Pulida; cromada o nitrurada bajo pedido |
| Amortiguación | Bajo pedido, estándar o especial |
| Conexiones | SAE, CETOP, GAS, NPT y otras |
| Fijación | Disponible en todos los tipos |
Preguntas frecuentes
¿Cuáles son los límites de tamaño de los cilindros estándar?+
Los cilindros estándar de Silvio Fossa S.p.A. tienen un diámetro de hasta 500 mm, una carrera de hasta 11.000 mm y un vástago de hasta Ø360 mm.
¿Qué tratamientos del vástago hay disponibles?+
El vástago siempre lleva un cromado muy grueso. Bajo pedido puede ser templado por inducción, niquelado, nitrurado o de acero inoxidable.
¿Qué accesorios se pueden añadir?+
Bajo pedido: transductores de posición lineales internos y externos, encoders, sensores de proximidad, válvulas de regulación, equilibrado, seguridad y presión máxima, bloques lógicos de control y más.
