Ensayos y controles
Inspección de componentes y ensayos de cilindros
El control de calidad incluye controles dimensionales y ensayos no destructivos en los componentes, incluidos los repuestos, y pruebas de presión en los cilindros montados. Las actividades se definen según el plano, la función del producto y los requisitos del suministro.

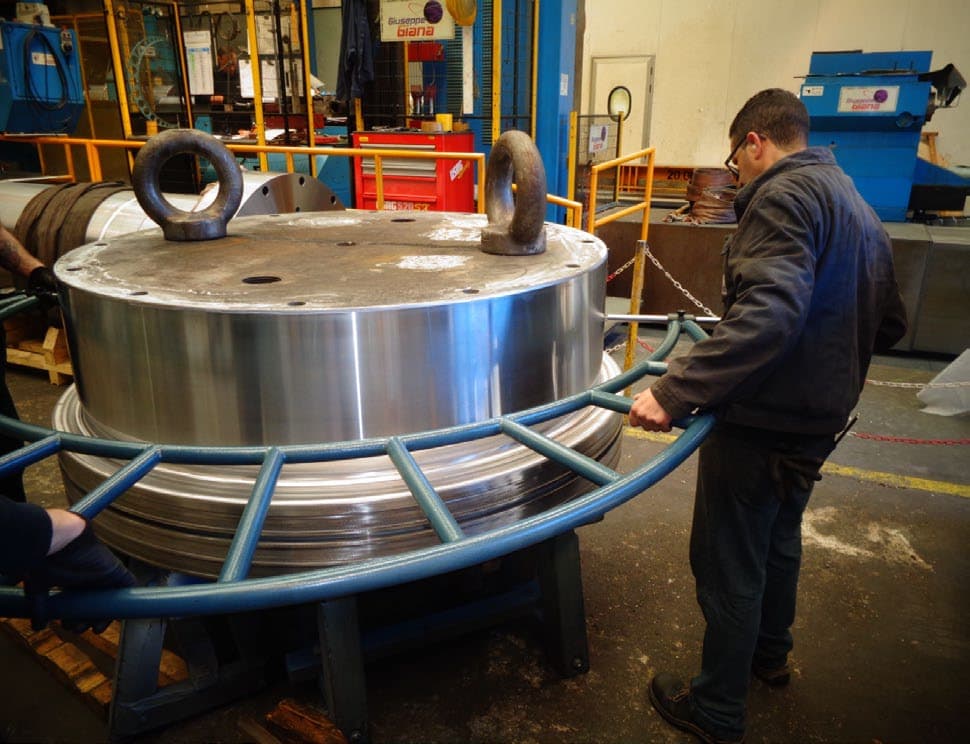

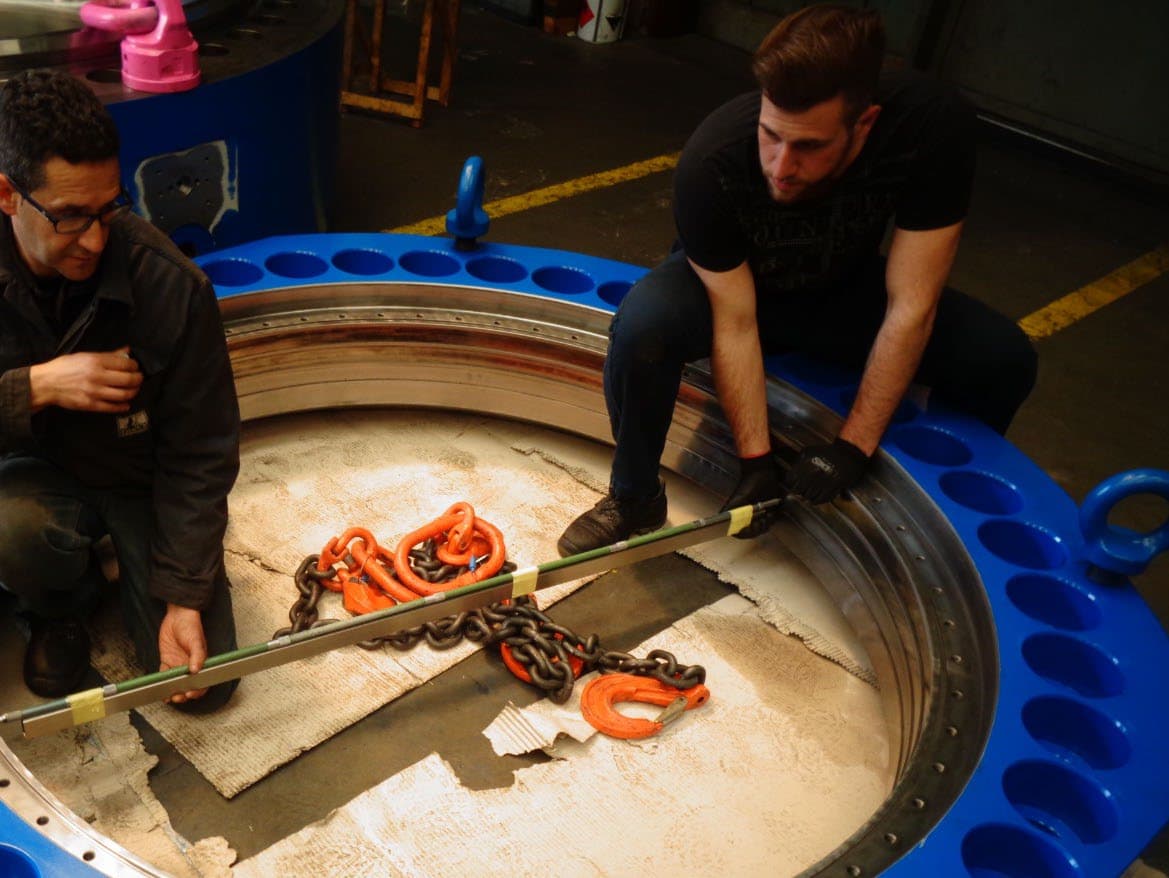

Controles dimensionales
Inspeccionamos las piezas destinadas al montaje de cilindros hidráulicos y los componentes suministrados a los clientes como repuestos. Verificamos cotas y geometrías respecto a los planos y las especificaciones técnicas antes del montaje o de la entrega del componente.
Las verificaciones y los criterios de aceptación se definen según el componente y los requisitos del suministro.
Ensayos no destructivos (NDT)
Realizamos ensayos no destructivos VT, MT, PT y UT en piezas y componentes, según las verificaciones previstas para el suministro. También realizamos pruebas funcionales en los cilindros.
Ensayos con líquidos penetrantes (PT)

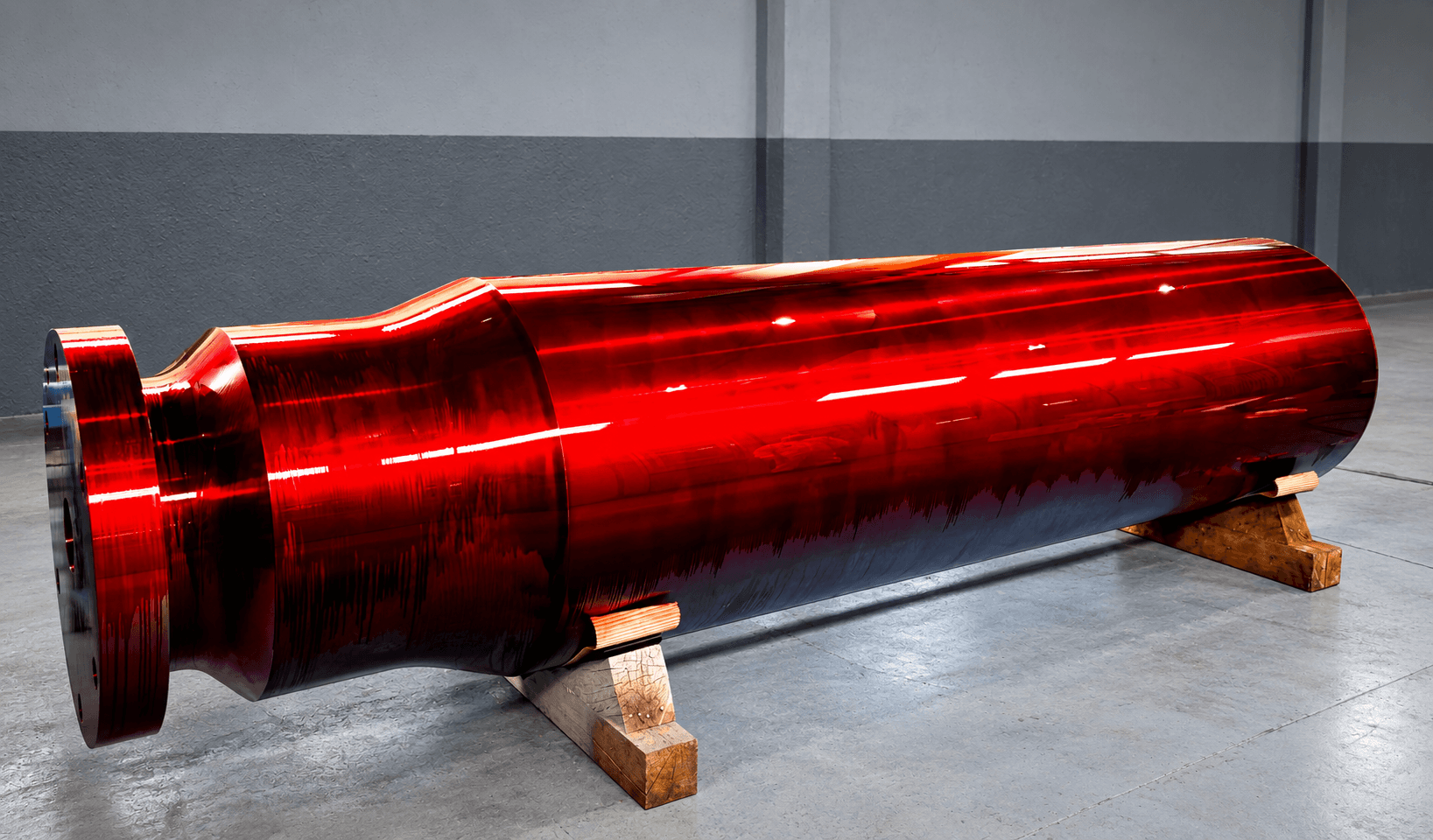

La fotografía muestra un componente durante la aplicación del penetrante rojo, una fase del ensayo con líquidos penetrantes (PT).
Aplicación del líquido penetrante rojo sobre un componente mecánico
Componente durante la aplicación del penetrante rojo. Fondo de la fotografía limpiado.
Ensayos en presión

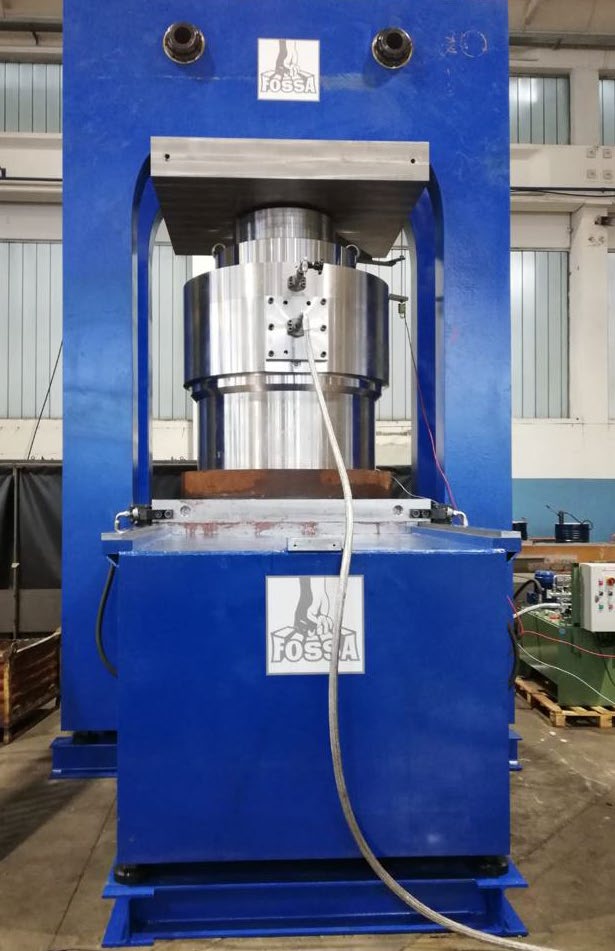

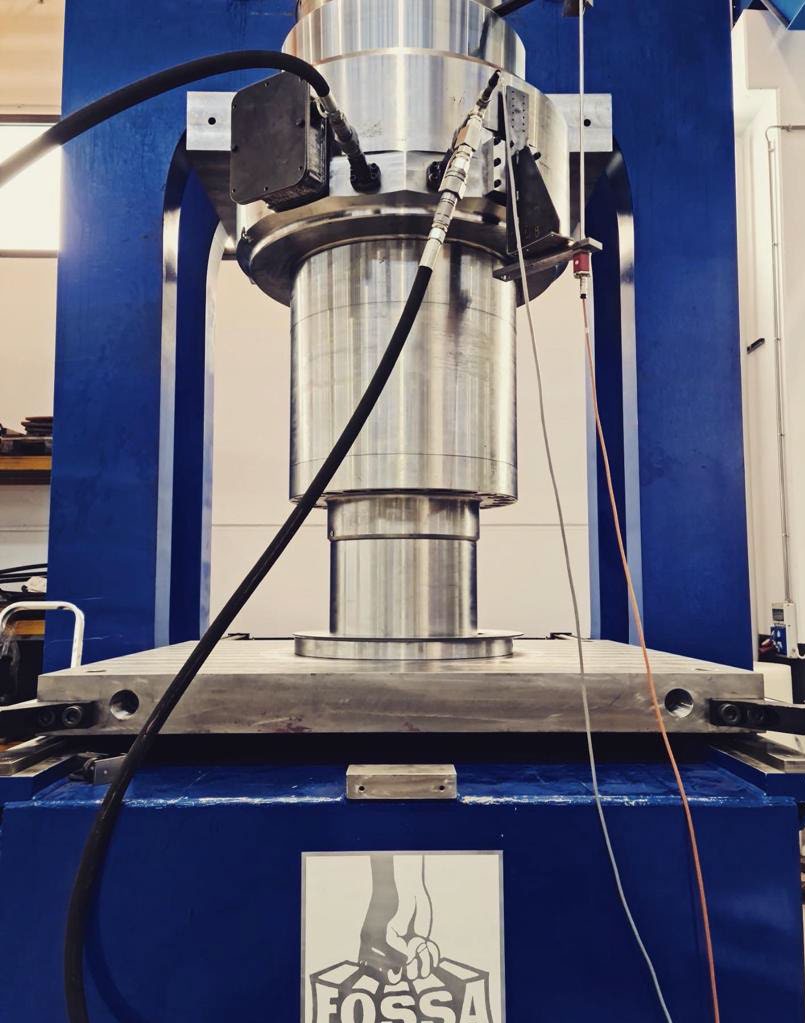

Disponemos de cuatro unidades de ensayos estáticos y dinámicos, con capacidad de presión hasta 1.500 bar. Las estructuras modulares se configuran según el cilindro y el programa de ensayos acordado.
Equipos y capacidades de ensayo
| Unidades de ensayo | 4 |
|---|---|
| Tipos de ensayo | Estáticos y dinámicos |
| Capacidad de presión de los bancos | Hasta 1.500 bar |
| Estructuras de ensayo | Modulares, configuradas para simular la aplicación final |
| FAT con presencia del cliente | El cliente puede asistir a las pruebas según las condiciones acordadas |
Imágenes del área de ensayos
Preparación del cilindro
Componentes del cilindro durante la preparación.

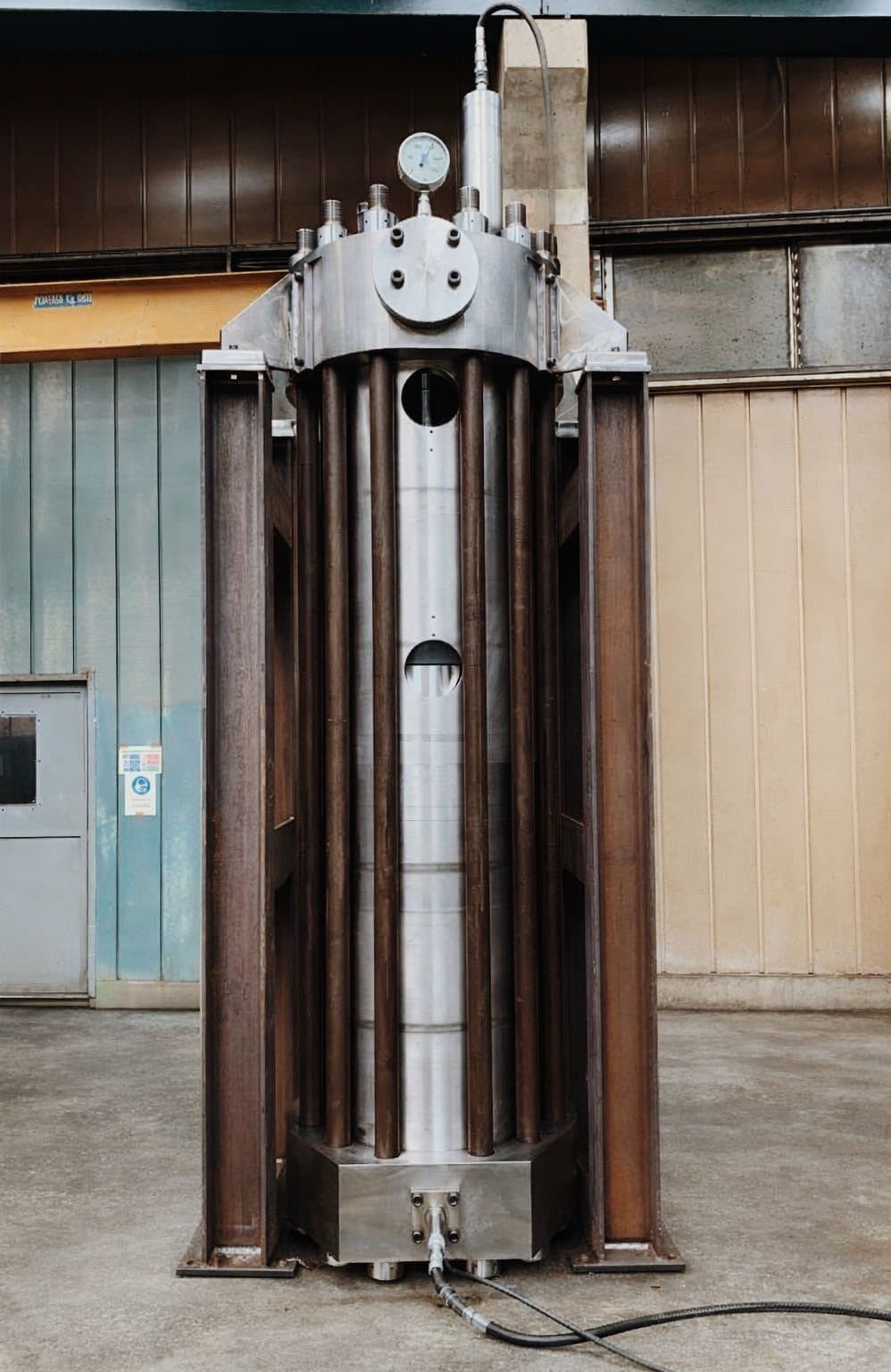

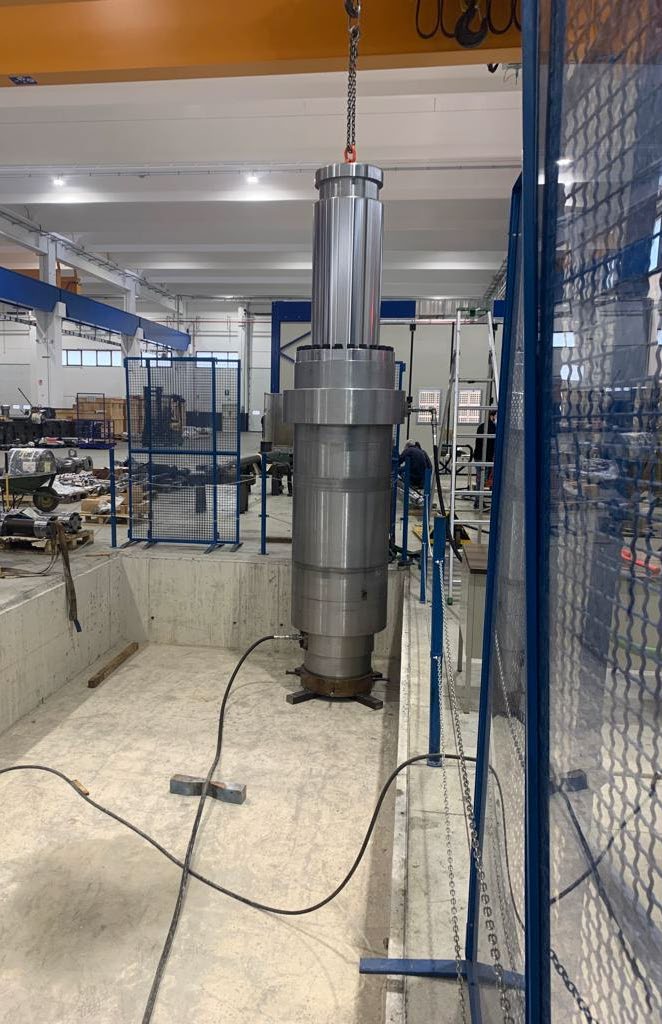

Estructura de ensayo vertical
Cilindro en una jaula de ensayo con manómetro y conexiones hidráulicas.

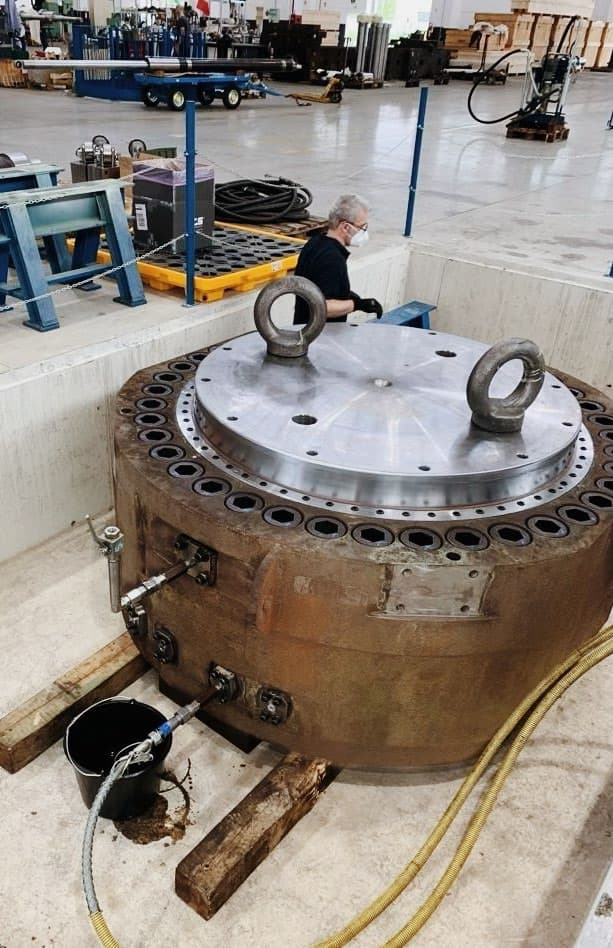

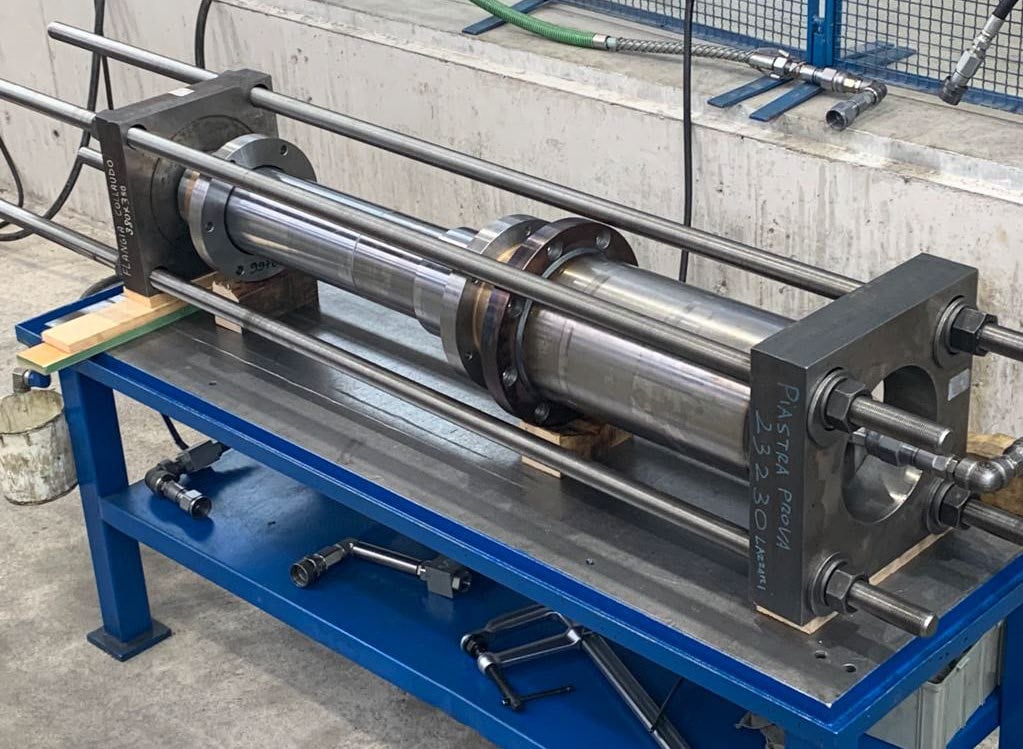

Cápsula hidráulica en el banco
Cápsula hidráulica situada en la zona de ensayos.
Programa de ensayos y documentación
Definimos las verificaciones, condiciones de ensayo y criterios de aceptación según las especificaciones del suministro. Los resultados se registran y documentan con gráficos y tablas conforme al programa de ensayos.
FAT: ensayos presenciados por el cliente
El cliente puede asistir a los Factory Acceptance Tests (FAT), los ensayos de aceptación en fábrica. La participación, las verificaciones y los documentos que se entregarán se acuerdan para cada proyecto.
Presión de ensayo y presión de servicio

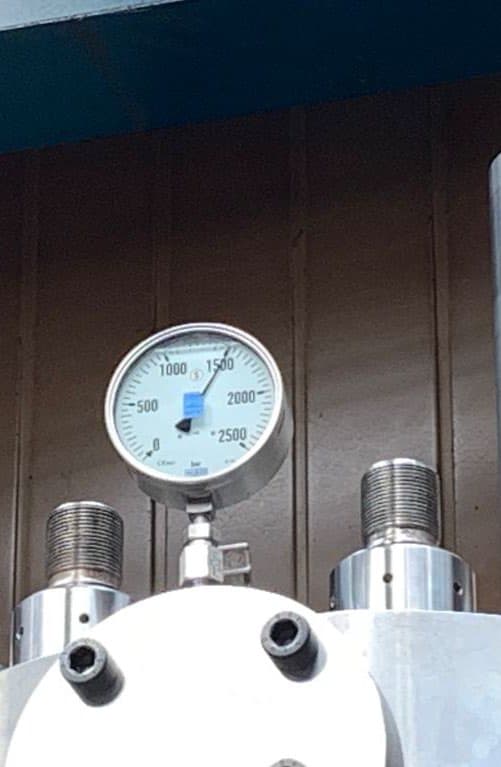

La capacidad de presión de los bancos alcanza los 1.500 bar. La presión de ensayo de cada cilindro se establece según su diseño y es distinta de la presión de servicio prevista para su uso.
Para definir los ensayos, envíanos los datos disponibles sobre aplicación, cargas, carrera, fluido, temperaturas y ciclo de trabajo, junto con los posibles requisitos de aceptación.
Preguntas sobre los ensayos
¿Qué componentes inspeccionáis?+
Inspeccionamos tanto las piezas destinadas al montaje de cilindros como los componentes suministrados por separado como repuestos. Los controles dimensionales y ensayos no destructivos se definen según el componente y las especificaciones del suministro.
¿Cuál es la capacidad de ensayo de los cilindros Fossa?+
Disponemos de cuatro unidades de ensayos estáticos y dinámicos, con capacidad de presión hasta 1.500 bar. Las estructuras modulares se configuran según el cilindro y el programa de ensayos acordado.
¿Puede el cliente asistir a los FAT?+
El cliente puede asistir a los Factory Acceptance Tests (FAT), los ensayos de aceptación en fábrica. La participación, las verificaciones y los documentos que se entregarán se acuerdan para cada proyecto.
¿Un banco de 1.500 bar significa trabajar a 1.500 bar?+
La capacidad de presión de los bancos alcanza los 1.500 bar. La presión de ensayo de cada cilindro se establece según su diseño y es distinta de la presión de servicio prevista para su uso.
