GIUNTI ROTANTI E CILINDRI ROTANTI

I giunti rotanti trasferiscono fluidi tra la parte fissa della macchina e un albero in rotazione, o viceversa. Silvio Fossa S.p.A. realizza giunti per olio, acqua, grasso, emulsione e aria, con passaggi e tenute definiti in funzione dell'applicazione.

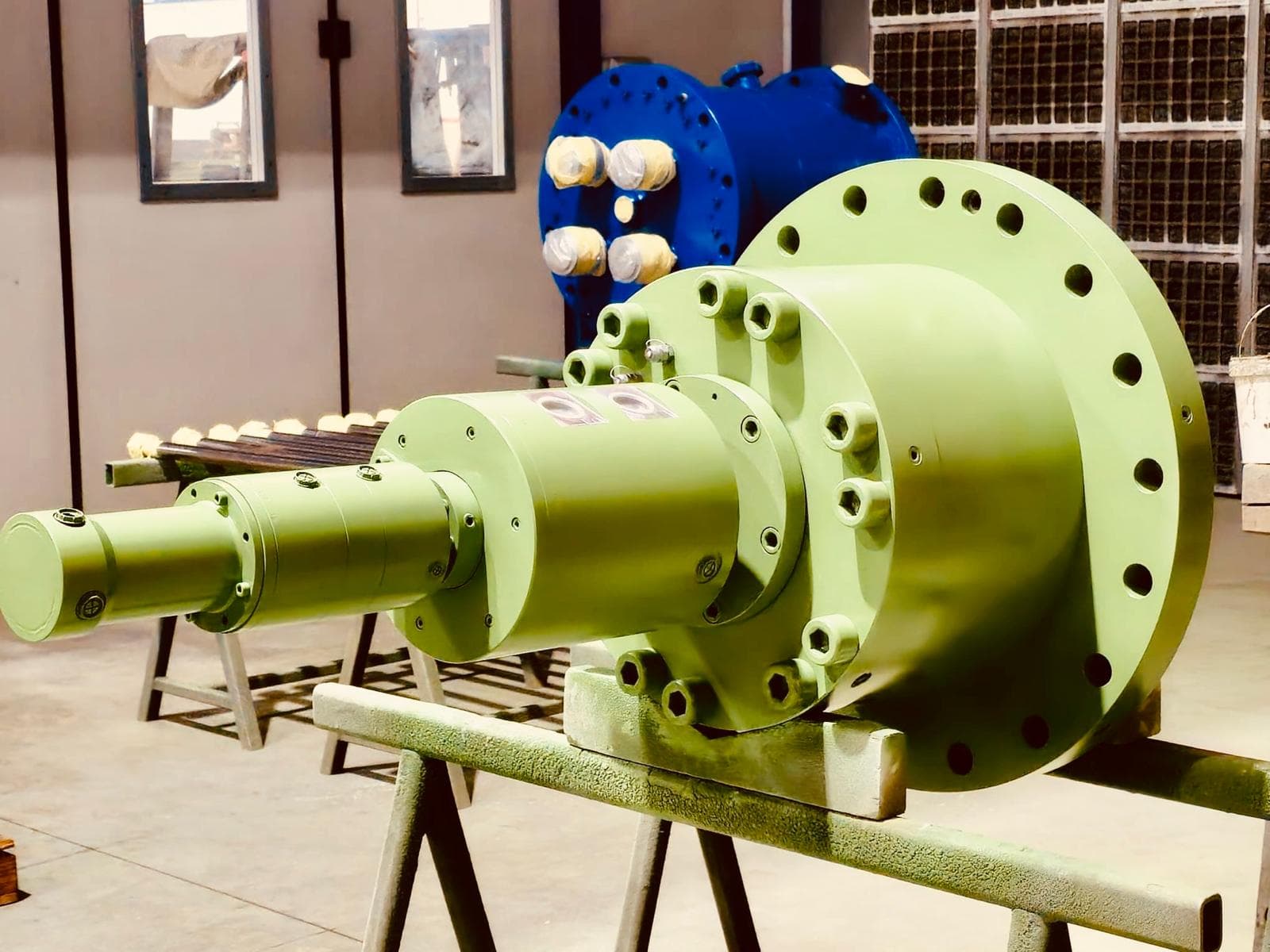

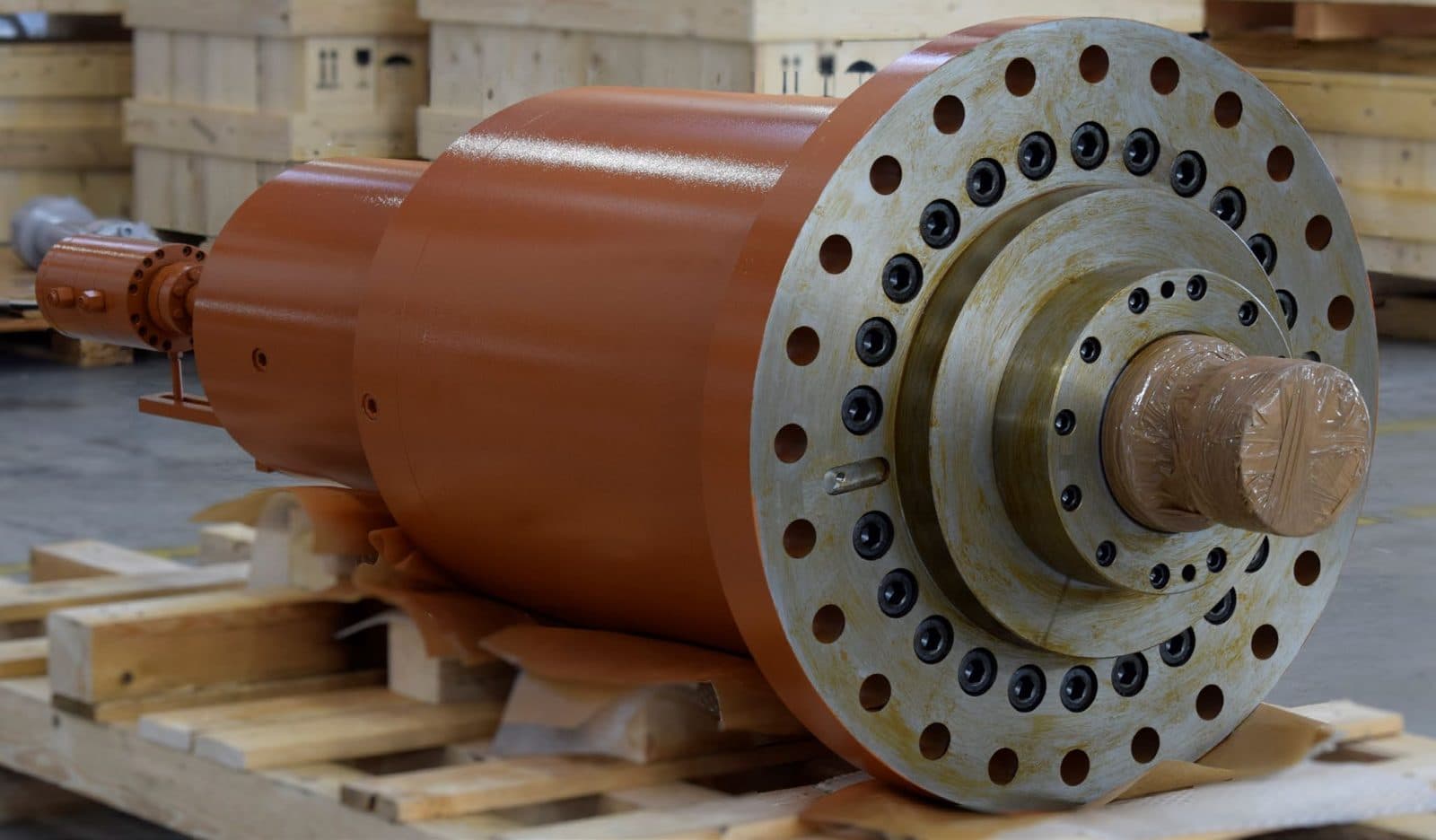

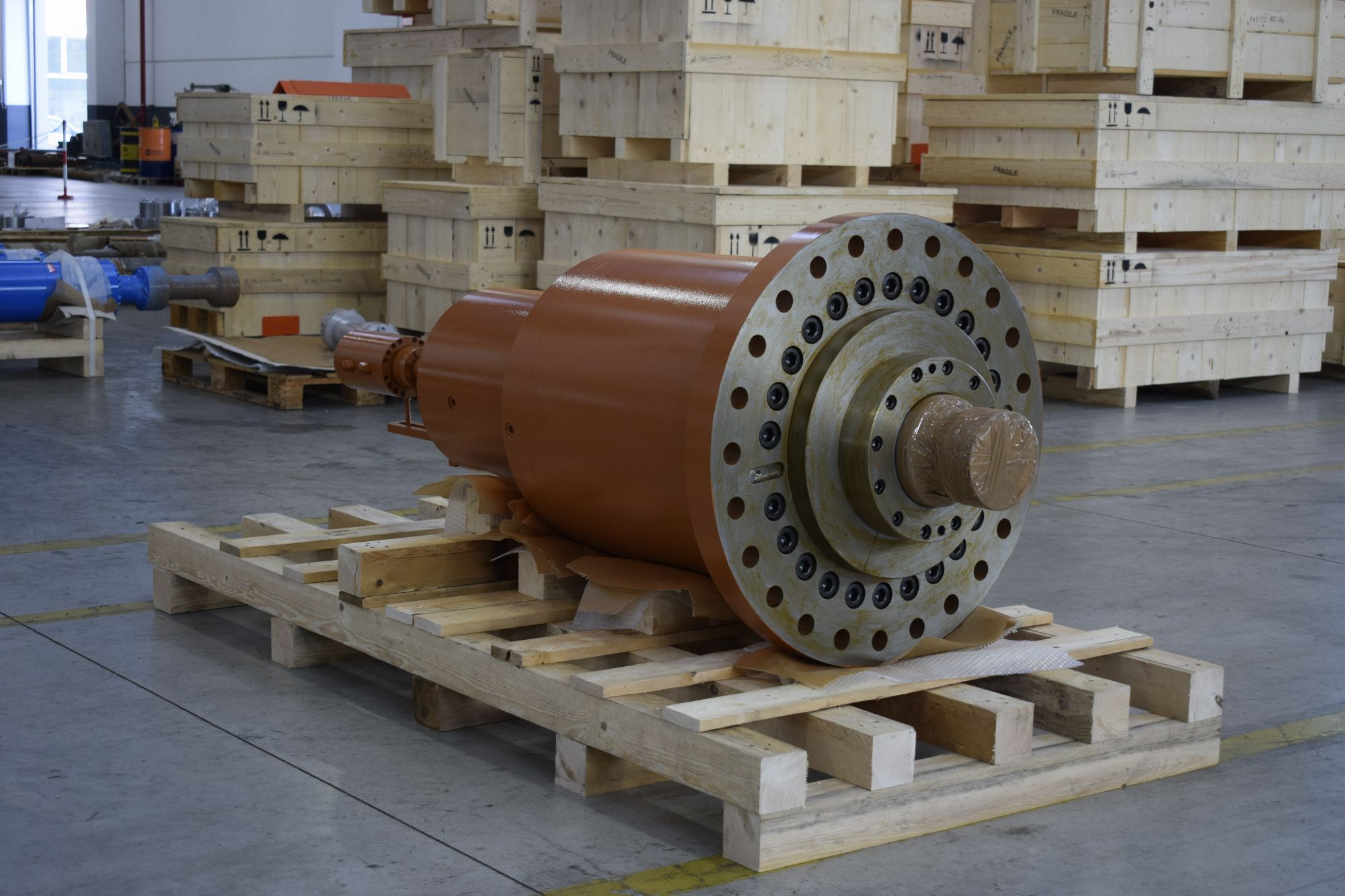

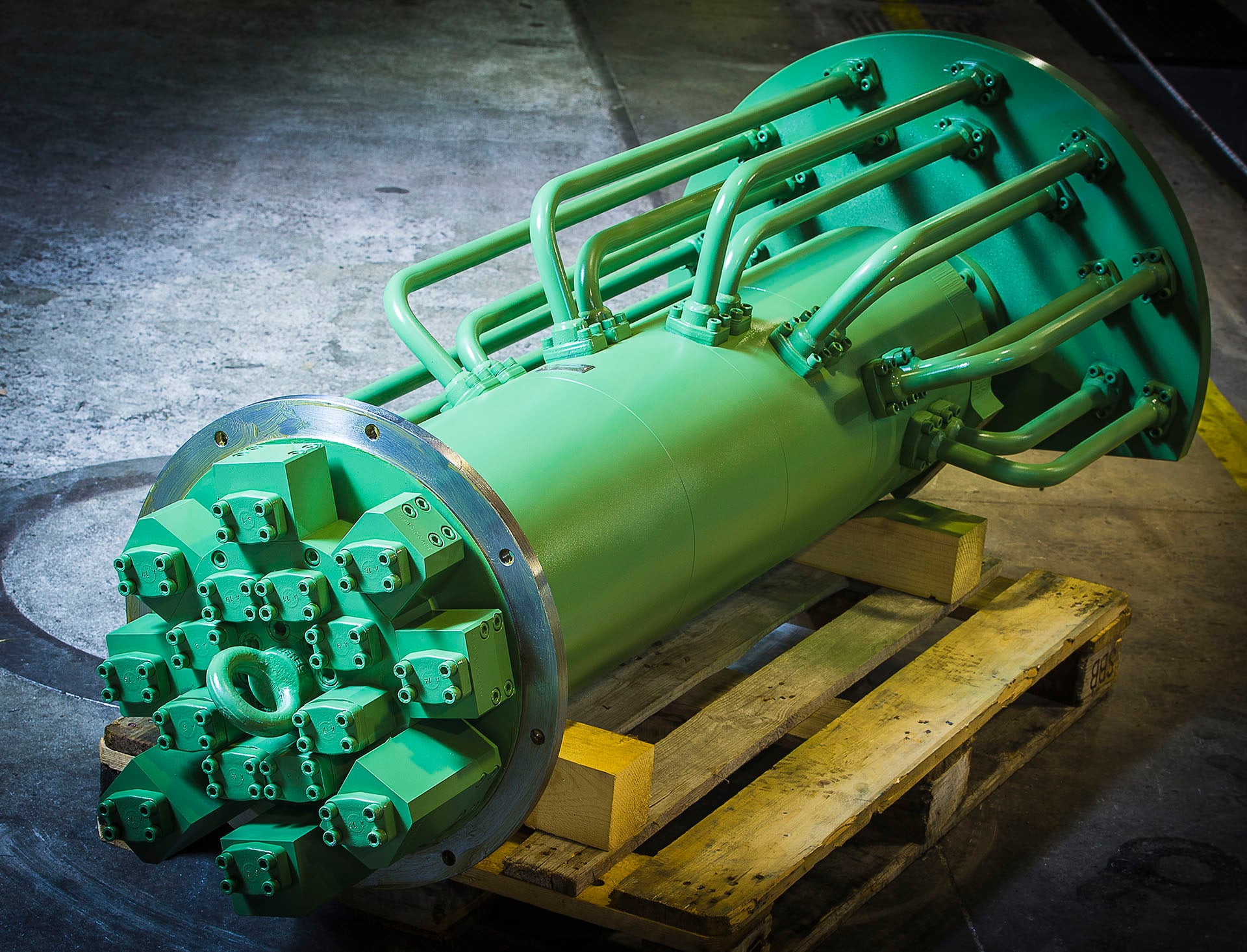

I cilindri idraulici rotanti ricevono l'olio attraverso un giunto rotante e producono il movimento assiale dello stelo mentre il gruppo ruota con l'albero della macchina. Negli avvolgitori e svolgitori, questo movimento aziona l'espansione e la chiusura dei segmenti del mandrino per trattenere e rilasciare il rotolo.

Giunti e cilindri rotanti vengono progettati su misura in base alla funzione richiesta e alle condizioni di esercizio.

FUNZIONAMENTO

• Giunti rotanti: una parte fissa, collegata alle tubazioni, e una parte rotante, solidale all'albero, sono separate da tenute rotanti. Il fluido passa da una all'altra mentre l'albero gira, anche su più passaggi indipendenti.

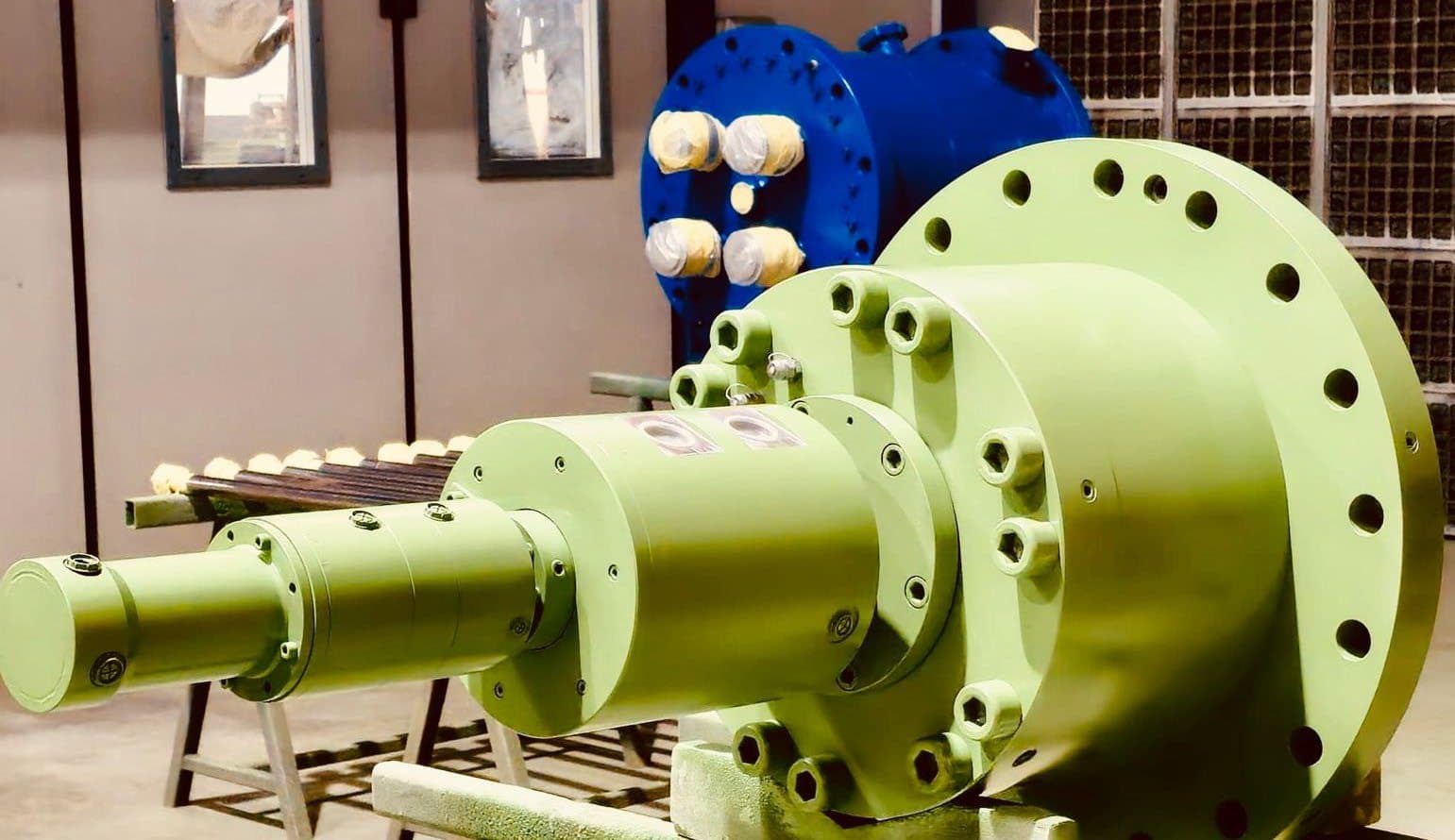

• Giunto rotante e cilindro: il giunto resta fermo e gira l'albero, che porta il fluido al cilindro rotante; lo stelo del cilindro fa la corsa avanti e indietro.

CARATTERISTICHE COSTRUTTIVE

Tenute e materiali vengono scelti in base al fluido, alla pressione, alla velocità di rotazione e alla temperatura.

Possiamo realizzare giunti per olio, acqua, grasso, emulsione e aria. Numero di passaggi, attacchi e ingombri vengono definiti sulla macchina del cliente; progettazione, lavorazioni e collaudo avvengono internamente.

VANTAGGI

• Alimentazione continua di utenze montate su parti rotanti
• Più fluidi o più circuiti in un solo giunto
• Soluzioni su misura per ogni applicazione
• Possibilità di revamping di giunti esistenti

APPLICAZIONI

Laminatoi e impianti siderurgici, e in generale macchine con alberi rotanti che richiedono olio idraulico, acqua di raffreddamento, grasso o aria. Scopri i cilindri per la metallurgia. Per trasformare la pressione dell'olio in coppia e rotazione scopri gli attuatori rotanti.

CILINDRO ROTANTE PER AVVOLGITORE E SVOLGITORE

Nelle linee di lavorazione dei metalli e nei laminatoi a caldo o a freddo, un cilindro idraulico rotante è montato sull'asse dell'avvolgitore o dello svolgitore (coiler / uncoiler): un gruppo meccanico che gira solidale al mandrino.

• Funzione: il cilindro ruota solidalmente all'albero principale (mandrino) e aziona idraulicamente l'espansione e il collasso dei segmenti del mandrino stesso.
• Scopo: bloccare saldamente l'interno del rotolo di lamiera durante le fasi di avvolgimento ad alta tensione e rilasciarlo rapidamente una volta completata l'operazione.
• Esigenze: Pressione, velocità di rotazione e carichi torsionali vengono definiti in base al ciclo della macchina e verificati nel dimensionamento del gruppo.
